Hệ thống giám sát và phân tích thiết bị tms5100

Hệ thống giám sát và phân tích thiết bị TMS5100

Tổng quan sản phẩm

Hệ thống giám sát và phân tích thiết bị TMS5100 là một hệ thống giám sát và phân tích kỹ thuật số sử dụng công nghệ xử lý tín hiệu số tiên tiến nhất và các giao diện truyền thông tiêu chuẩn công nghiệp. Hệ thống này tích hợp các chức năng giám sát và bảo vệ của TSI với các chức năng lưu trữ, quản lý và phân tích dữ liệu của một hệ thống giám sát tình trạng, cung cấp một giải pháp tiên tiến, tích hợp và có khả năng mở rộng cho việc bảo vệ và giám sát tình trạng của thiết bị quay. Nó cho phép người dùng nhanh chóng nắm bắt trạng thái của thiết bị được giám sát, đặt nền tảng cho việc thực hiện bảo trì dựa trên tình trạng.

Phạm vi ứng dụng

Các loại máy móc quay được sử dụng rộng rãi trong các ngành công nghiệp như thủy điện, nhiệt điện, hóa dầu và luyện kim.

Các thông số giám sát

Hệ thống TMS5100 có thể liên tục giám sát các thông số khác nhau liên quan đến thiết bị, chẳng hạn như độ rung, độ lắc, áp suất (xung động), độ nâng tuabin, nhiệt độ và lưu lượng đối với các tổ máy thủy điện; và tốc độ, độ rung trục, độ rung ổ trục, độ dịch chuyển trục, độ giãn nở chênh lệch, độ lệch tâm và độ giãn nở nhiệt đối với các tổ máy nhiệt điện. Hệ thống có nhiều tùy chọn hiển thị, quản lý dữ liệu toàn diện, chức năng phân tích mạnh mẽ, chức năng cảnh báo vượt giới hạn và tắt máy, và chức năng ghi nhớ sự cố. Chức năng và Đặc điểm Hệ thống

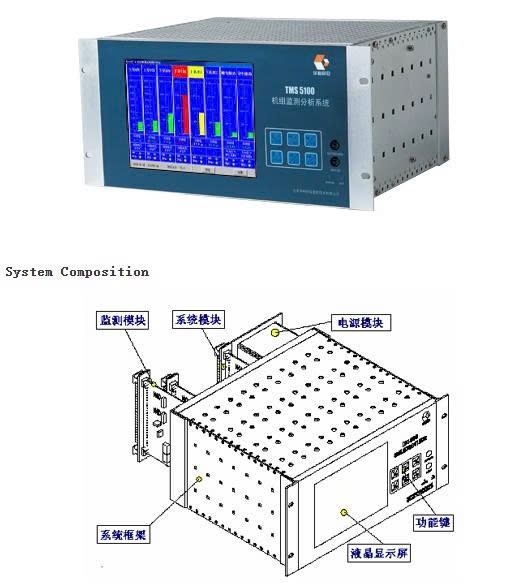

1. Cấu trúc mô-đun

Hệ thống có 8 khe đo và có thể chứa 16 kênh tín hiệu giám sát trạng thái đầu vào.

2. Cấu hình phần mềm

Phạm vi, độ nhạy cảm biến, giá trị cảnh báo và thời gian trễ cảnh báo của bất kỳ kênh nào đều có thể dễ dàng thiết lập.

3. Bù tuyến tính

Đường cong đặc tính của cảm biến có thể được điều chỉnh để đáp ứng nhu cầu đo lường các phần nhô ra nhỏ với sự khác biệt mở rộng phạm vi lớn và lượng nâng của bộ máy phát điện tuabin.

4. Quản lý dữ liệu

Hệ thống có bộ nhớ lưu trữ dung lượng lớn tích hợp với chức năng bảo vệ khi mất điện, chứa nhiều cơ sở dữ liệu lịch sử; việc sao lưu dữ liệu có thể được thực hiện thông qua giao diện USB và giao diện truyền thông mạng.

5. Chức năng Phân tích

Hệ thống có các chức năng như phân tích xu hướng, phát lại sự cố và phân tích thống kê.

6. Truyền thông mạng

Hệ thống cung cấp các giao diện 10/100M, RS232/RS485 và USB và sử dụng các giao thức truyền thông tiêu chuẩn.

7. Tín hiệu đầu ra

Mỗi kênh cung cấp một đầu ra 4-20mA, một đầu ra đệm và hai đầu ra rơle cảnh báo độc lập.
