Màn hình cách điện hệ thống dc wzj-11a

Màn hình cách điện hệ thống DC WZJ-11A

Thiết bị giám sát cách điện DC dựa trên vi xử lý dòng WZJ-11 được ứng dụng để tự động giám sát trạng thái cách điện của thanh cái DC và mạch vòng cấp điện. Đồng thời, thiết bị xử lý dữ liệu đo được và giao tiếp với bộ giám sát DC tập trung để đảm bảo toàn bộ hệ thống DC hoạt động ổn định. Thiết bị này có thể được ứng dụng cho nhiều hệ thống DC phức tạp tại các nhà máy điện và nhà máy thủy điện.

Thông số kỹ thuật

Nhiệt độ môi trường: -5―― +50℃
Độ ẩm tương đối: <90%
Áp suất khí quyển: 80――107Kpa
Đồng hồ đo điện áp DC: 220V, 110V
Dải điện áp làm việc: 180V――276V, 90V――150V
Độ chính xác đo điện áp thanh cái: <1%
Dải đo thanh cái: 0 ―― 300V
Độ chính xác đo điện trở giữa thanh cái và đất (0 ―― 50K): <10%
Dải đo điện trở tiếp đất: 0 ―― 999.9KΩ
Độ chính xác đo điện trở tiếp đất vòng cấp nguồn: <10%
Số lượng được giám sát Thanh cái: một hoặc hai
Số vòng cấp điện được giám sát: <120
Giao thức truyền thông: X.J. Giao thức
Khả năng tiếp điểm của rơle: 5A/250Vac (COSΦ = 1)；3A/250Vac (COSΦ = 0,4)；5A/30Vdc (T = 0)；0,5A/220Vdc (T = 0)。
Công suất: ≤50W
Cổng giao tiếp: RS485，
Tốc độ truyền: tùy chọn: 1200bps, 2400bps, 4800bps, 9600bps

I. Các sản phẩm Hệ thống DC:

Hệ thống Nguồn DC Chuyển mạch Tần số Cao PZ61
(KCVA, PZ23, WCF và PZ32 đã ngừng sản xuất từ ​​lâu do một số linh kiện không có sẵn, vì vậy chúng tôi đề xuất nâng cấp hệ thống DC cho các model sau với PZ61-2000 của chúng tôi:

KCVA21 Điều khiển bằng thyristor Bộ chỉnh lưu
Hệ thống cấp nguồn DC cho ắc quy Cd-Ni PZ23
Bảng chỉnh lưu điều khiển bằng thyristor WCF10 dựa trên vi xử lý
Bảng chỉnh lưu DC cho ắc quy axit chì PZ32
1.2 Bảng cấp nguồn liên tục PBD

Loại dự phòng PBD-2; Loại trực tuyến PBD-3

1.3 Hệ thống cấp nguồn DC cho truyền thông PTD11

1.4 Hệ thống cấp nguồn DC và AC tích hợp PYD10

1.5 Bảng cấp nguồn AC thông minh PJD10

II. Linh kiện và bộ phận:

2.1. Bộ chỉnh lưu chuyển mạch cao tần

Bộ chỉnh lưu chuyển mạch cao tần ZZG12

Bộ chỉnh lưu chuyển mạch cao tần ZZG13

Bộ chỉnh lưu chuyển mạch cao tần ZZG21

Bộ chỉnh lưu chuyển mạch cao tần ZZG22

Bộ chỉnh lưu chuyển mạch cao tần ZZG31 Bộ chỉnh lưu:

ZZG31-10220; ZZG31-20110; ZZG31-10110 (trọng lượng tịnh: khoảng 4kg)

ZZG32Bộ chỉnh lưu chuyển mạch cao tần

2.2 Giám sát:

Thiết bị giám sát hệ thống DC dựa trên vi xử lý WZCK-11

Mô-đun giám sát hệ thống DC WZCK-12

Mô-đun giám sát hệ thống DC WZCK-12 (Thiết bị giám sát)

(WZCK-12W không được sản xuất, thay thế bằng WZCK-12A hoặc WZCK-12AW)

Thiết bị giám sát DC dựa trên vi xử lý WZCK-20

(Thiết bị giám sát ADC WZCK-21; WZCK-23; WZCK-24)

2.3 Bộ thu thập tín hiệu

Bộ thu thập tín hiệu bật-tắt FKR-21 (mô-đun)

2.4 Kiểm tra điện áp ắc quy

Kiểm tra điện áp cell FXJ-21 Mô-đun

Bộ Kiểm tra Điện trở Trong Pin FXJ-22

2.5 Bộ Điều khiển Sạc

Bộ Điều khiển Sạc FXL-12/FXL-11 (Mô-đun)

2.6 Mô-đun Phát Thông minh

Bộ Phát Điện áp DC FZB 11;

Bộ Phát DC FZB 12

Bộ Phát Điện áp AC ba pha FZB 13

Bộ Phát Điện áp AC một pha FZB 14

Bộ Phát AC FZB 15

Bộ Phát Nhiệt độ FZB 16

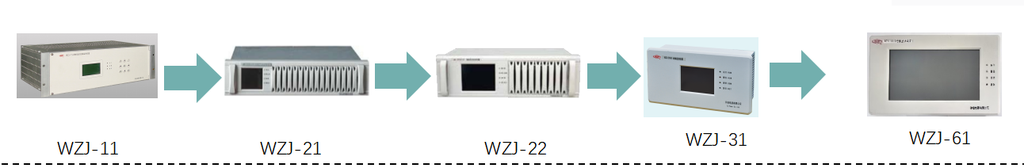

2.7 Thiết bị Giám sát Cách điện

Thiết bị Giám sát Cách điện DC FZJ-11

Thiết bị Giám sát Cách điện DC FZJ-21 (cho thanh cái DC)

Thiết bị Giám sát Cách điện DC WZJ-21 (cho thanh cái DC và mạch nhánh)

Bộ Phát Dòng điện FCT-21

Bộ Giám sát Cách điện DC WZJ-11A dựa trên Bộ vi xử lý

Bộ Giám sát Cách điện DC WZJ-21 dựa trên Bộ vi xử lý

Thiết bị Giám sát Cách điện DC WZJ-31A kỹ thuật số

2.8 Phát hiện Pin Thiết bị

Thiết bị giám sát ắc quy dòng WXJ-10 sử dụng vi xử lý (Trọng lượng tịnh: khoảng 5kg)

Thiết bị giám sát ắc quy dòng WXJ-11B sử dụng vi xử lý

Thiết bị giám sát ắc quy lưu trữ WXJ-15 (Thiết bị phát hiện ắc quy)

Thiết bị giám sát ắc quy WXJ-16

Bộ chuyển đổi DC-DC 2.9

Bộ chuyển đổi DC-DC ZBG11 (trọng lượng tịnh: 9kg)

ZBG11-10/48; ZBG11-20/48; ZBG11-20/24; ZBG11-30/48; ZBG11-30/24

Bộ chuyển đổi DC-DC ZBG13

Bộ chuyển đổi DCDC ZBG31 (trọng lượng tịnh: 3,5 kg)

ZBG31-5048/220; ZBG31-3048/220; ZBG31-3048/220; ZBG31-2048/220; ZBG31-2048/220; ZBG31-3048/110; ZBG31-3048/110; ZBG31-2048/110; ZBG31-2048/110;

2.10 Bộ biến tần DC/AC

ZNB15

ZNB21

Bộ biến tần DC/AC dòng ZNB23D

ZNB23D-1/220V, ZNB23D-2/220V, ZNB23D-3/220V, ZNB23D-1/110V và ZNB23D-2/110V

2.11 Thiết bị xả ắc quy

ZFD-1 Thiết bị xả ắc quy

2.12 Thiết bị đo lường

Vôn kế DVM05 (màn hình LED)

Ampe kế DAM05 (màn hình LED)

2.13 Thiết bị tự động điều chỉnh điện áp ZTY
