Máy đo độ giãn đất bằng dây rung BSIL-E7

Ứng dụng

Máy đo độ giãn đất dây rung Model BSIL-E7 được thiết kế để lắp đặt để đo biến dạng ngang trong đập đất hoặc đập đá.
Các phiên bản cũng có sẵn để đo biến dạng trong lỗ khoan và đập RCC. Một chuỗi các bộ chuyển đổi chuyển vị liên tiếp và các dầm neo có thể được sử dụng để cung cấp biên dạng chuyển động liên tục.
Máy đo độ giãn đất được thiết kế để lắp đặt trong các rãnh, đào trên bề mặt của đập đắp, để đo biến dạng ngang khi đập được xây dựng và để theo dõi các biến dạng liên tục trong quá trình vận hành đập.

Mô tả

Máy đo độ giãn đất bằng dây rung đo biến dạng ngang của đất và đá, đặc biệt là ở các đập đắp và mỏ đá hoặc hố khai thác mỏ.
Một chuỗi các bộ chuyển đổi chuyển vị liên tiếp và các dầm neo có thể được sử dụng để cung cấp biên dạng chuyển động liên tục.

Các tính năng chính

◆Chính xác, ổn định lâu dài
◆Tuổi thọ làm việc lâu dài, độ ổn định và độ tin cậy lâu dài
◆Thích hợp cho việc giám sát thủ công hoặc từ xa
◆Không thấm nước
◆Tích hợp nhiệt điện trở

Thông số kỹ thuật chính

Model: BSIL-E7
Phạm vi: 12,5, 25, 50, 100, 150, 200mm
Độ phân giải: 0,025% F.S.
Độ chính xác: ±0.1% F.S.
Phạm vi nhiệt độ :-20 đến + 80°C
Chiều dài thước đo tiêu chuẩn: 1 méthoạt động

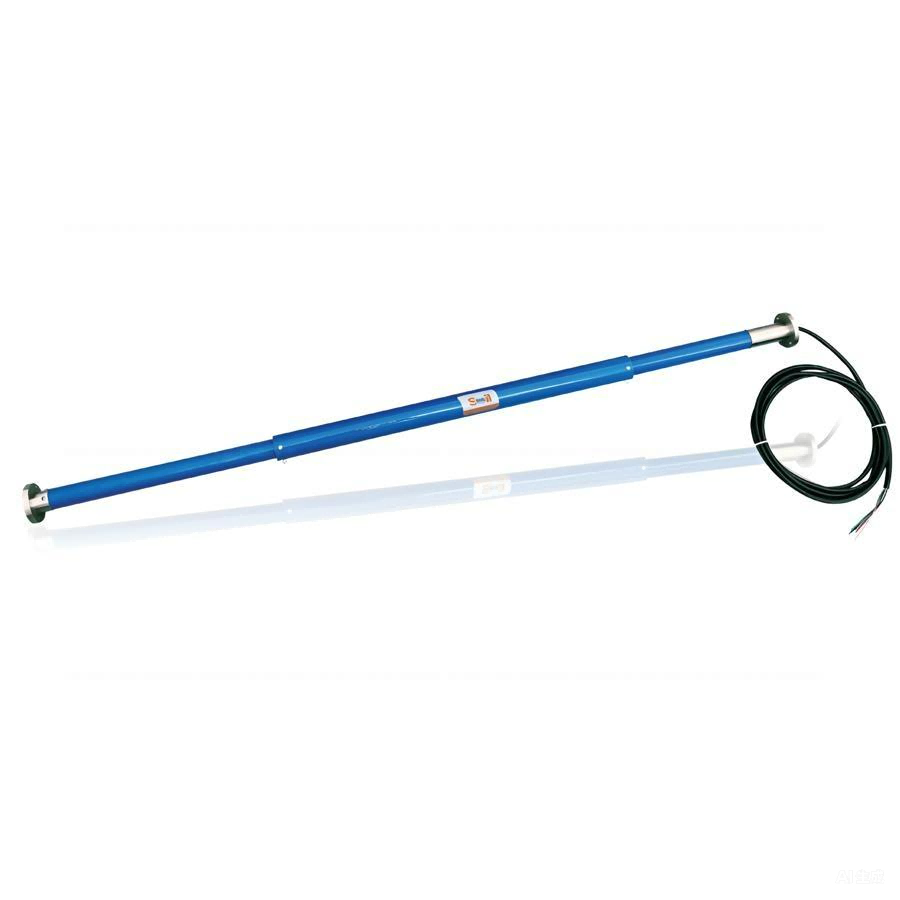

Máy đo độ giãn đất dạng dây rung Model BSIL-E7 có mặt bích ở hai đầu cho phép một loạt máy đo độ giãn được bắt vít với nhau tạo thành các chuỗi cảm biến dài để có thể theo dõi toàn bộ biên dạng biến dạng.
Mỗi máy đo độ giãn chứa một Bộ chuyển đổi độ dịch chuyển dây rung để chuyển đổi phần mở rộng giữa các mặt bích thành tín hiệu điện.
Khi chuyển động ngang xảy ra, khoảng cách giữa đầu dò VW và điểm neo sẽ thay đổi. Điều này gây ra sự thay đổi tần số trong bộ chuyển đổi VW; sự thay đổi được đo và có thể được chuyển đổi để đưa ra độ dịch chuyển tính bằng milimét.
