Máy đo độ giãn đầu dò từ tính bsil-e2

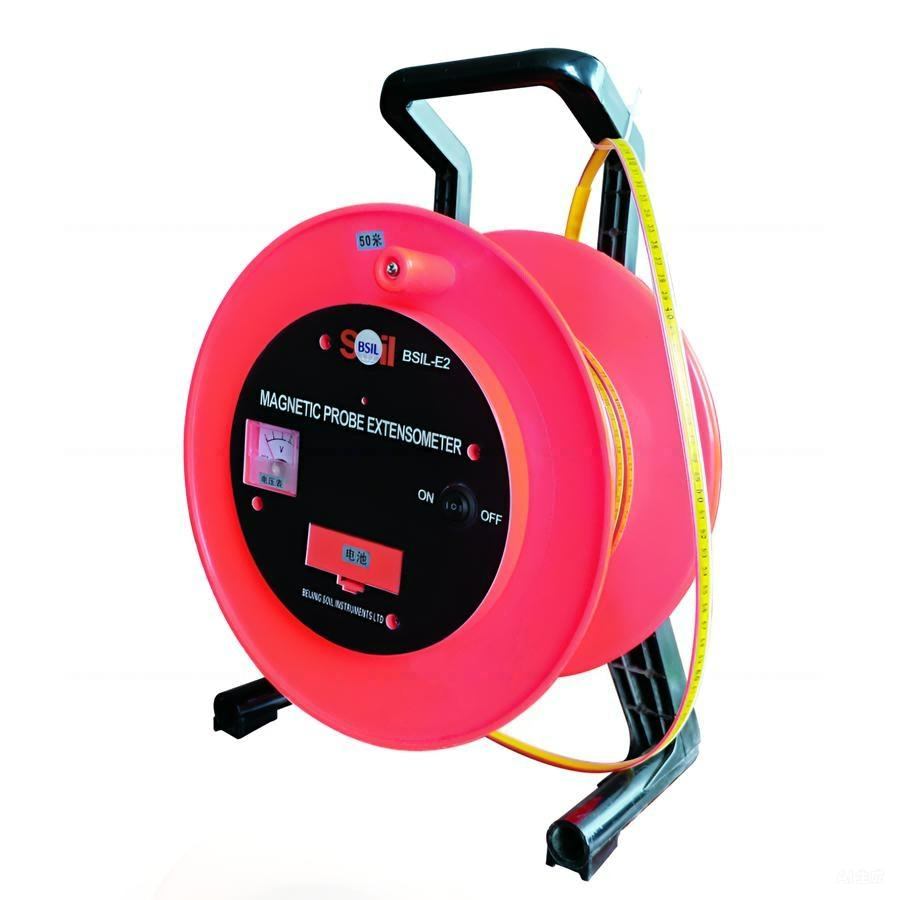

Máy đo độ giãn đầu dò từ tính BSIL-E2

Ứng dụng

Máy đo độ giãn nở từ tính Model BSIL-E2 được thiết kế để đo độ lún hoặc độ phồng của đất và đá trong

các công trình móng và đắp, chẳng hạn như hố đào, đập, đê, cọc ván và tường chắn bùn, móng, đường hầm, v.v.

Mô tả

Hệ thống máy đo độ giãn nở từ tính chủ yếu bao gồm một đầu dò, một thước dây có vạch chia trên cuộn và một ống dẫn dọc theo đó các mục tiêu từ tính được đặt ở các độ sâu khác nhau dọc theo chiều dài của lỗ khoan hoặc chiều cao của đê hoặc lớp đất đắp.

Đầu dò được hạ xuống ống dẫn và phát hiện từ trường của các mục tiêu độ lún. Đầu dò tích hợp một công tắc lưỡi gà chính xác được đóng lại khi có từ trường. Khi đầu dò phát hiện vị trí của nam châm mục tiêu trong lỗ khoan, chỉ báo âm thanh sẽ phát ra và chỉ báo hình ảnh sẽ sáng lên.

Các tính năng chính

◆ Đơn giản, đáng tin cậy và dễ vận hành
◆ Nhẹ và dễ mang theo
◆ Một thiết bị có thể đo ở nhiều vị trí
◆ Băng đo có rãnh để đọc chính xác
◆ Tín hiệu cảnh báo bằng âm thanh (chuông) và hình ảnh (ánh sáng)

Thông số kỹ thuật chính

Model: BSIL-E2
Phạm vi: 30, 50, 100, 150, 200 m
Độ phân giải: 1mm
Độ lặp lại: ±1mm
Đường kính đầu dò: 16mm
Nhiệt độ hoạt động: -10 đến +60°C
Công suất tiêu thụ: 0.05W
Nguồn điện: Pin 6F22, 9V

Hoạt động
Hệ thống đo độ giãn nở từ tính được lắp đặt tại các vị trí cần giám sát độ lún hoặc Cần có sự nâng đỡ. Hệ thống này bao gồm một đầu dò, một thước dây chia vạch trên một cuộn và một ống dẫn dọc theo đó các mục tiêu từ tính được đặt ở các khoảng cách đã được xác định trước. Các công tắc lưỡi gà bên trong đầu dò phát hiện nam châm khi nó di chuyển dọc theo chiều dài của ống dẫn.

Khi phát hiện thấy nam châm, mạch điện sẽ đóng lại, khiến đèn báo sáng và còi báo động ở cuộn dây kêu.

Có nhiều loại mục tiêu từ tính khác nhau; nam châm hình nhện ba chân và sáu chân, được giữ bằng lò xo lá để sử dụng trong các lỗ khoan, và nam châm dạng tấm để đặt trong đất hoặc vật liệu lấp đầy khi thêm các đoạn ống dẫn tiếp theo trong quá trình xây dựng.
