Máy đo độ giãn thanh đơn/đa điểm bsil-e10

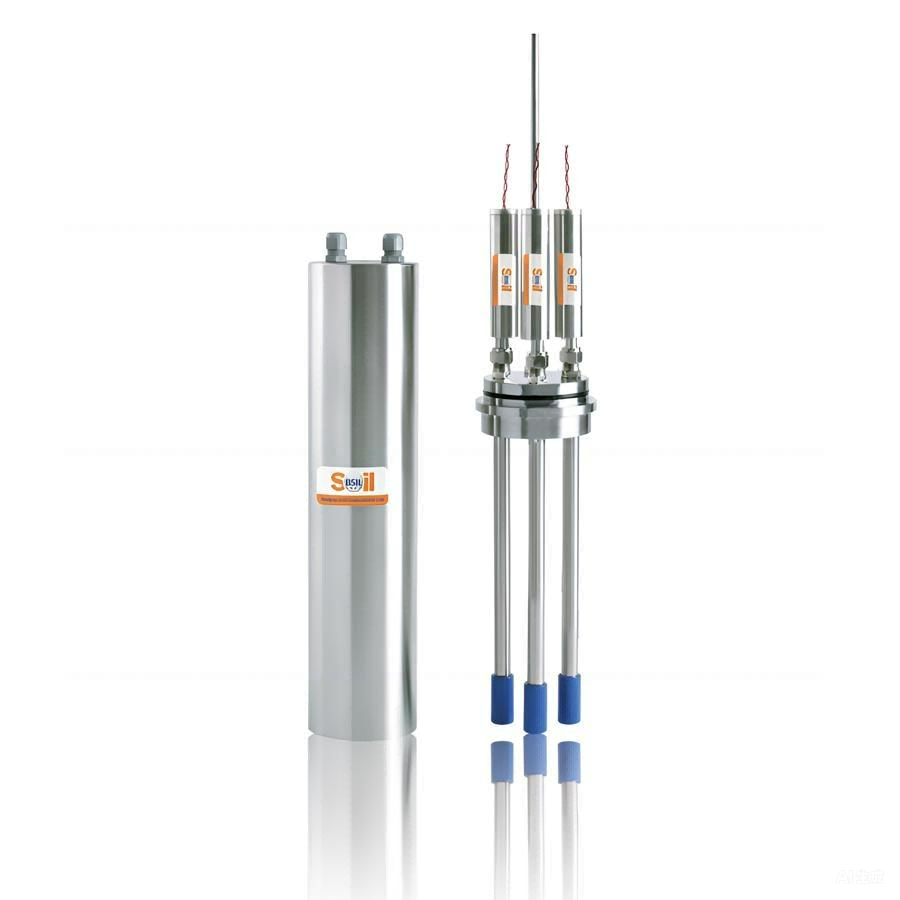

Máy đo độ giãn thanh đơn/đa điểm BSIL-E10

Ứng dụng

Máy đo độ giãn thanh đơn/đa điểm BSIL-E10 có thể được sử dụng để đo độ dịch chuyển hoặc biến dạng trong đất, đá và các cấu trúc bê tông. Các ứng dụng điển hình bao gồm đo chuyển động đất xung quanh đường hầm, biến dạng của mố và móng đập, chuyển động đất phía sau tường chắn, cọc ván, tường bùn, v.v.

Mô tả

Máy đo độ giãn thanh BSIL-E10 có thể được lắp đặt trong các lỗ khoan hướng xuống dưới, dễ dàng được lấp đầy bằng vữa xi măng. Có thể lắp đặt tối đa sáu neo ở các độ sâu khác nhau trong một lỗ khoan đường kính 76mm để theo dõi vị trí nhiều mặt phẳng và vùng phá hoại. Có thể lựa chọn thanh truyền bằng thép không gỉ và thanh bằng sợi thủy tinh.

Tính năng chính

◆Chính xác, ổn định lâu dài
◆Tuổi thọ cao, ổn định và đáng tin cậy
◆Thích hợp cho giám sát thủ công hoặc từ xa
◆Chống thấm nước
◆Nhiệt điện trở tích hợp

Thông số kỹ thuật chính

Model: BSIL-E10
Phạm vi: 12.5, 25, 50, 100, 150, 200, 250, 300mm
Độ phân giải: 0.025% F.S.

Độ chính xác: ±0.1% F.S. Phạm vi nhiệt độ: -20 đến +80°C
Thẻ: Sợi thủy tinh/ Thép không gỉ
Tối đa: ≤12 điểm

Hoạt động

Cùng với bộ chuyển đổi dịch chuyển dây rung BSIL-E10-6, máy đo độ giãn đơn/đa điểm BSIL-E10 có thể thực hiện giám sát từ xa với cấu trúc đơn giản và dễ lắp đặt.

Cấu trúc đơn giản giúp thiết bị dễ lắp đặt. Nhiệt kế bên trong cũng có thể đo nhiệt độ của
giếng khoan. Máy đo độ giãn VW có độ chính xác và độ nhạy cao, khả năng chống nước vượt trội, không bị ăn mòn và ổn định lâu dài.

Các thẻ giếng khoan được làm bằng thép không gỉ hoặc sợi thủy tinh, được kết nối với các cảm biến đo. Các thẻ được bảo vệ bởi các ống nhựa để đảm bảo chúng di chuyển tự do.

Có thể lắp đặt tối đa 12 máy đo độ giãn dạng thẻ với các tổ hợp thẻ/ống/neo có chiều dài khác nhau trong một giếng khoan. Điều này không chỉ cho phép đo lường biên độ của bất kỳ chuyển động nào mà còn xác định vị trí của bất kỳ mặt phẳng phá vỡ và vùng chuyển động nào.
