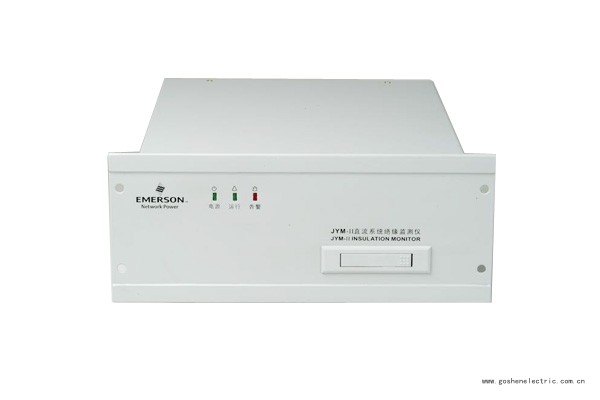

Nguyên lý hoạt động của JYM-II (JYM-IIA, JYM-I)

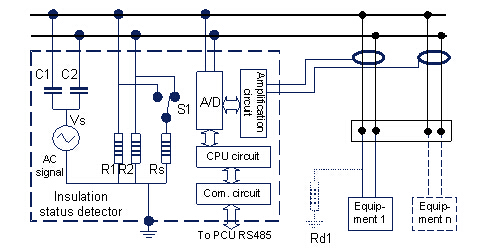

Nguyên lý hoạt động của IMS JYM-II được thể hiện trong sơ đồ sau.

Nguyên lý hoạt động của IMS
Hoạt động của IMS bao gồm hai phần: giám sát định kỳ và thăm dò nhánh. Trong quá trình giám sát định kỳ, khi hệ thống hoạt động bình thường, bộ cảm biến sẽ theo dõi điện áp đất của các thanh cái dương và âm theo thời gian thực và tính toán điện trở cách điện của thanh cái. Khi cách điện của thanh cái bị suy giảm, nó sẽ phát cảnh báo, bật đèn báo lỗi, báo cáo tín hiệu lỗi đến PCU và gửi tín hiệu tần số thấp đến các nhánh. Nếu nhánh có điện trở nối đất, cuộn cảm tương hỗ cục bộ sẽ tạo ra tín hiệu dòng điện, sau khi khuếch đại, tín hiệu này sẽ đi vào mạch lấy mẫu AD, tại đó trở kháng nối đất của nhánh có thể được xác định. Do đó, điện trở nối đất có thể được xác định bằng cách tách dòng điện trở khỏi dòng điện dung.
Nếu điện dung nối đất nhánh lớn (lớn hơn 2uF), độ chính xác của phép đo điện trở nối đất nhánh sẽ bị ảnh hưởng. JYM-II IMS sử dụng công nghệ tự bù điện dung để giải quyết vấn đề này. Đầu tiên, nó tính toán điện dung nhánh. Sau đó, nó kích hoạt một điện dung bên trong có cùng giá trị. Bằng cách tạo ra tín hiệu AC tần số thấp đảo ngược cuộn cảm tương hỗ của nhánh qua cáp hiệu chỉnh, hiệu ứng do điện dung nối đất gây ra sẽ bị loại bỏ.
Chức năng và Tính năng
IMS có các chức năng và tính năng sau:
1. Giám sát thời gian thực kết hợp với thăm dò nhánh.
2. Giao tiếp cổng nối tiếp RS485 với PCU.
3. Có khả năng giám sát một hoặc hai nhánh bus DC độc lập, không cần cấu hình mức điện áp bus.
4. Ở chế độ chủ & tớ. Mỗi slave có thể giám sát 24 nhánh, và mỗi nhánh bus có thể có 16 slave, hoặc 32 slave cho hai nhánh bus, nghĩa là có thể thực hiện thăm dò 768 nhánh. Với nguồn điện phụ tích hợp, slave có thể được đặt cách xa master.
5. Chức năng bù điện dung tự động xử lý điện dung nhánh lớn, đảm bảo độ chính xác của phép đo điện trở nối đất nhánh.
6. Ngưỡng báo động có thể cấu hình thông qua PCU, thích ứng với các điều kiện khí hậu khác nhau.
7. Có khả năng giám sát sự suy giảm cách điện đồng đều ở cả thanh cái dương và thanh cái âm.
8. Có khả năng tự kiểm tra, thuận tiện cho việc bảo trì.
9. Bộ điều khiển chính có khả năng xuất tín hiệu báo động cách điện kém ở thanh cái hai phần.
