Nguyên lý hoạt động của Mô-đun Chỉnh lưu ER22010/T

Mô-đun chỉnh lưu Emerson ER2205/S (ER11010/S)

Bộ chỉnh lưu Emerson bao gồm hai phần: bộ điều khiển thụ động PFC 3 pha và mạch chuyển đổi DC/DC. Ngoài ra còn có bộ nguồn phụ và mạch bảo vệ phát hiện I/O. Nguyên lý hoạt động của bộ chỉnh lưu được thể hiện trong Hình ER22010/T.

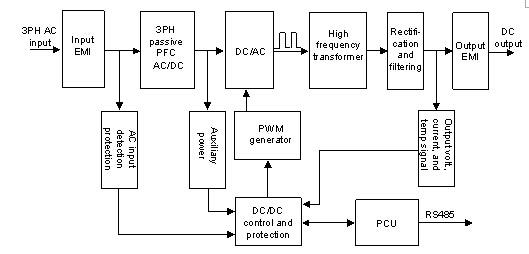

Nguyên lý hoạt động của bộ chỉnh lưu ER22010/T
1) Mạch PFC thụ động 3 pha ở đầu vào bao gồm EMI đầu vào và PFC thụ động, được sử dụng để chỉnh lưu và lọc đầu vào AC, đồng thời hiệu chuẩn dòng điện đầu vào, nhằm đảm bảo hệ số công suất của mạch đầu vào lớn hơn 0,94, đáp ứng các tiêu chuẩn EMI và EMC liên quan trong GB/T 17794.2.2-2003, cũng như tiêu chuẩn sóng hài 3 pha trong DL/T781-2001.
2) Mạch chuyển đổi DC/DC ở đầu vào sử dụng bộ tạo xung PWM để điều khiển điện áp DC đầu ra của PFC và điện áp DC đầu ra thông qua biến đổi, chỉnh lưu và lọc tần số cao. Nó được sử dụng để chuyển đổi điện áp chỉnh lưu từ đầu vào thành điện áp DC ổn định đầu ra theo yêu cầu của hệ thống điện.
3) Nguồn cấp phụ được đặt giữa PFC thụ động đầu vào và bộ chuyển đổi DC/DC. Nó sử dụng đầu ra DC từ bộ PFC thụ động 3 pha và cấp nguồn cho các mạch điều khiển.
4) Mạch phát hiện đầu vào có thể phát hiện quá/thấp áp đầu vào và lỗi pha, trong khi mạch phát hiện DC/DC có thể phát hiện điện áp/dòng điện đầu ra và nhiệt độ tản nhiệt. Tất cả các tín hiệu này được sử dụng để điều khiển và bảo vệ bộ chuyển đổi DC/DC.
