Mô-đun chỉnh lưu emerson er22020/t (er11040/t)

Mô-đun chỉnh lưu Emerson ER22020/T (ER11040/T)

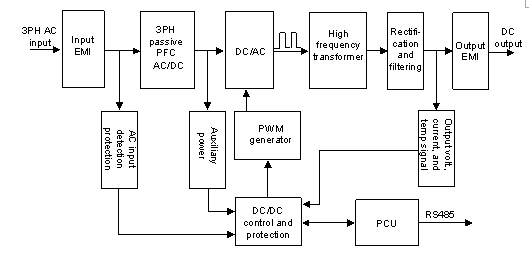

Bộ chỉnh lưu Emerson bao gồm hai phần: bộ điều khiển thụ động PFC 3 pha và mạch chuyển đổi DC/DC. Ngoài ra còn có bộ cấp nguồn phụ và mạch bảo vệ phát hiện I/O. Nguyên lý hoạt động của bộ chỉnh lưu được thể hiện trong Hình ER22020/T.

Nguyên lý hoạt động của bộ chỉnh lưu ER22020/T
1) Mạch PFC thụ động 3 pha ở đầu vào bao gồm EMI đầu vào và PFC thụ động, được sử dụng để chỉnh lưu và lọc đầu vào AC, đồng thời hiệu chuẩn dòng điện đầu vào, nhằm đảm bảo hệ số công suất của mạch đầu vào lớn hơn 0,94, đáp ứng các tiêu chuẩn EMI và EMC liên quan trong GB/T 17794.2.2-2003, cũng như tiêu chuẩn sóng hài 3 pha trong DL/T781-2001.
2) Mạch chuyển đổi DC/DC ở đầu vào sử dụng bộ tạo xung PWM để điều khiển điện áp DC đầu ra của PFC và điện áp DC đầu ra thông qua biến đổi, chỉnh lưu và lọc tần số cao. Nó được sử dụng để chuyển đổi điện áp chỉnh lưu từ đầu vào thành điện áp DC ổn định đầu ra theo yêu cầu của hệ thống điện.
3) Nguồn cấp phụ được đặt giữa PFC thụ động đầu vào và bộ chuyển đổi DC/DC. Nó sử dụng đầu ra DC từ bộ điều khiển thụ động 3 pha (PFC) và cấp nguồn cho các mạch điều khiển.
4) Mạch phát hiện đầu vào có thể phát hiện quá/thấp áp đầu vào và lỗi pha, trong khi mạch phát hiện DC/DC có thể phát hiện điện áp/dòng điện đầu ra và nhiệt độ tản nhiệt. Tất cả các tín hiệu này được sử dụng để điều khiển và bảo vệ bộ chuyển đổi DC/DC.
Chức năng chính của ER22020/T (ER11040/T, Emerson)
1. Bảo vệ
1) Bảo vệ quá/thấp áp đầu vào
Bộ chỉnh lưu có khả năng bảo vệ quá/thấp áp. Khi điện áp đầu vào nhỏ hơn điện áp thấp cài đặt hoặc lớn hơn quá áp, bộ chỉnh lưu sẽ tắt để bảo vệ. Sẽ không có đầu ra DC và đèn báo bảo vệ (màu vàng) sẽ sáng. Bộ chỉnh lưu sẽ trở lại hoạt động bình thường khi điện áp trở lại bình thường.
2) Bảo vệ quá áp & cảnh báo thấp áp đầu ra
Bộ chỉnh lưu có khả năng bảo vệ quá áp và cảnh báo thấp áp đầu ra. Khi điện áp đầu ra cao hơn mức quá áp cài đặt trước, bộ chỉnh lưu sẽ tắt, không có đầu ra, và đèn báo cảnh báo (màu đỏ) sẽ bật. Bộ chỉnh lưu không thể tự động thiết lập lại. Bạn cần tắt và bật lại nguồn để thiết lập lại.
Khi điện áp đầu ra thấp hơn mức quá áp cài đặt trước, cảnh báo sẽ được kích hoạt, nhưng bộ chỉnh lưu vẫn giữ nguyên đầu ra và đèn báo bảo vệ (màu vàng) sẽ bật. Cảnh báo này sẽ được xóa khi điện áp trở lại bình thường.
3) Ngõ ra bị ngắn mạch
Bộ chỉnh lưu có khả năng giới hạn đầu ra khi bị ngắn mạch, trong đó dòng điện đầu ra sẽ bị giới hạn ở mức 40% dòng điện đầu ra định mức. Ngõ ra sẽ trở lại bình thường sau khi ngắt dòng ngắn mạch.
4) Bảo vệ mất pha
Bộ chỉnh lưu có khả năng bảo vệ mất pha. Khi mất pha đầu vào, bộ chỉnh lưu sẽ giảm công suất và giảm một nửa công suất đầu ra. Dòng điện đầu ra là 5A ở điện áp đầu ra 260V.
5) Bảo vệ quá nhiệt
Bảo vệ quá nhiệt sẽ được kích hoạt khi nhiệt độ cao hơn điểm cài đặt, do nhiệt độ môi trường quá cao hoặc do cửa gió vào bộ chỉnh lưu bị chặn. Đèn báo bảo vệ (màu vàng) trên bảng điều khiển phía trước của bộ chỉnh lưu sẽ bật sáng và sẽ không có tín hiệu đầu ra. Tính năng bảo vệ này có thể được thiết lập lại tự động khi sự bất thường được loại bỏ và nhiệt độ bên trong bộ chỉnh lưu trở lại bình thường.
6) Bảo vệ quá dòng phía trước
Bảo vệ này sẽ được kích hoạt khi có quá dòng tại bộ chỉnh lưu của bộ chỉnh lưu. Tính năng này không thể tự động thiết lập lại. Để thiết lập lại, bạn cần tắt và bật lại nguồn.
2. Các chức năng khác
1) Điều khiển tốc độ quạt
Có 3 mức tốc độ quạt: dừng, nửa tốc độ và tốc độ tối đa, được xác định bằng cách xem xét cả nhiệt độ và dòng điện đầu ra.
2) Hiển thị lỗi
Khi bộ chỉnh lưu có lỗi, thông tin cảnh báo sẽ nhấp nháy theo thời gian thực trên đèn LED dưới dạng mã lỗi. Bạn có thể chuyển đổi nội dung hiển thị sang điện áp bằng cách nhấn nút A/V (nút chuyển đổi hiển thị dòng điện/điện áp).
3) Chức năng giao tiếp
Bộ chỉnh lưu có thể giao tiếp với máy chủ thông qua cổng RS485. Nó có thể báo cáo cho máy chủ về điện áp, dòng điện, thông tin bảo vệ và cảnh báo đầu ra, cũng như nhận và thực hiện các lệnh điều khiển từ máy chủ.
