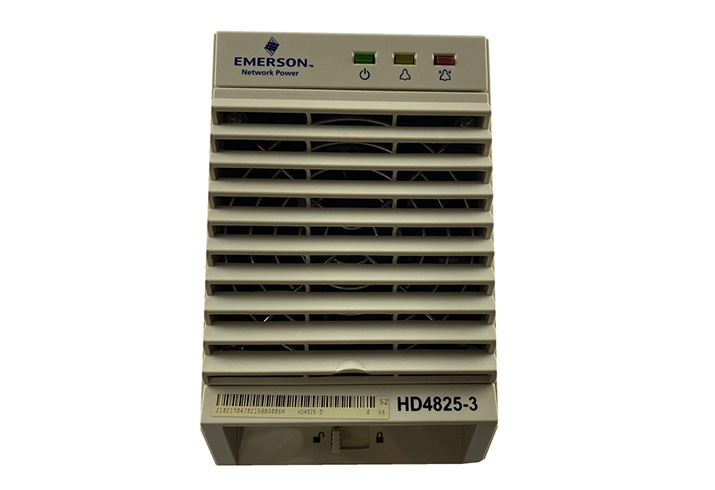

Mô-đun chỉnh lưu nguồn truyền thông hd4825-3

Mô-đun chỉnh lưu nguồn truyền thông HD4825-3

Thông số kỹ thuật chính của mô-đun chỉnh lưu công suất truyền thông HD4825-3

1. Điều kiện môi trường:

Nhiệt độ làm việc: -5～45℃

Nhiệt độ bảo quản: -40～70℃

Độ ẩm tương đối: ≤90%RH

Độ cao: ≤3000m

2. Đặc tính đầu vào:

Điện áp đầu vào (pha): Có "điểm chuyển đổi" trong khoảng từ 170 đến 180 V. Khi nằm trong khoảng từ "điểm chuyển đổi" đến 290 V, nó có thể xuất ra 58 V/30 A. Khi nằm trong khoảng từ 90 đến "điểm chuyển đổi", nó có thể xuất ra 58 V/15 A.

Tần số lưới đầu vào: 45～65Hz

Dòng điện khởi động: ≤15A

Điện áp tĩnh khi không hoạt động: 380VAC, dài hạn

3. Đặc tính đầu ra:

Điện áp DC đầu ra: 42~58V (điều chỉnh liên tục thông qua mô-đun giám sát)

Dòng điện DC đầu ra: 0~30A (có thể xuất ra 33A)

Độ chính xác điều chỉnh điện áp ≤±0.6%

Điều chỉnh tải ≤±0.5%

Điều chỉnh điện áp ≤±0.1%

4. Đặc tính giới hạn dòng điện đầu ra:

Giới hạn dòng điện vô cấp, có thể điều chỉnh liên tục trong khoảng từ 0 đến 110% dòng điện định mức.

5. Hệ số công suất: ≥0,99

6. Hiệu suất: ≥91%

7. Mất cân bằng dòng điện: ≤±3%

8. Hệ số nhiệt độ (1/°C): ≤±0,02%

9. Đáp ứng động

Đáp ứng động: Khi tải thay đổi từ 50% xuống 25% xuống 50% hoặc từ 50% lên 75% xuống 50%, thời gian đáp ứng ≤ 200μs và độ vọt lố ≤ 0,5%.

Thời gian khởi động mềm: 3 đến 8 giây

Biên độ quá tải chuyển mạch: Giá trị đỉnh không vượt quá ±10% giá trị cài đặt ngõ ra DC

10. Chỉ số nhiễu

Điện áp nhiễu đỉnh-đỉnh: ≤200mV (0～20MHz)

Điện áp nhiễu cân: ≤2mV

Mô-đun chỉnh lưu công suất truyền thông HD4825-3 có các tính năng sau:

Mô-đun chỉnh lưu áp dụng công nghệ bù hệ số công suất chủ động, với hệ số công suất đạt 0.99.

Dải điện áp đầu vào AC hoạt động bình thường từ 90V đến 290V. Khi điện áp giảm xuống một mức nhất định trong khoảng từ 170V đến 180V, mô-đun chỉnh lưu sẽ chuyển sang công suất đầu ra giới hạn với độ trễ nhỏ hơn 10V.

Mô-đun chỉnh lưu áp dụng công nghệ chuyển mạch mềm với hiệu suất trên 90%.

Quản lý pin hoàn chỉnh. Nó có chức năng bảo vệ pin điện áp thấp, có thể thực hiện bù nhiệt độ, điều chỉnh điện áp tự động, giới hạn dòng điện vô cấp, tính toán dung lượng pin, kiểm tra pin trực tuyến và các chức năng khác.

Lịch sử ghi lại cảnh báo có thể lên đến 100 mục; dữ liệu kiểm tra pin có thể lên đến 10 nhóm.

Mô-đun chỉnh lưu áp dụng công nghệ hoán đổi nóng không gây hư hỏng, cắm và chạy, thời gian thay thế chưa đến 1 phút.

Thiết kế mạng cung cấp nhiều giao diện truyền thông (như RS232, MODEM, tiếp điểm khô), kết nối mạng linh hoạt, có thể giám sát từ xa và vận hành không người lái.

Thiết kế chống sét hoàn toàn cho cả nguồn AC và DC.

Chức năng bảo vệ sự cố và báo động sự cố hoàn chỉnh.

An toàn và đáng tin cậy. Thiết kế hệ thống tuân thủ các tiêu chuẩn an toàn EN60950 và GB4943
