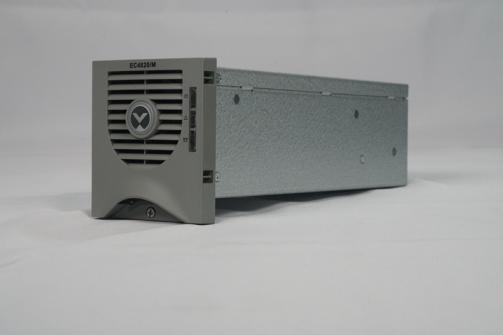

 Mô-đun chuyển đổi DC EC4820/M

Mô-đun chuyển đổi DC EC4820/M

1. Giới thiệu về mô-đun chuyển đổi DC
Mô-đun chuyển đổi DC EC4820/M được thiết kế đặc biệt theo tiêu chuẩn cho bộ nguồn AC/DC tích hợp. Nếu bất kỳ bộ cấp nguồn DC/DC nào trong hệ thống bị chập, thiết kế bên trong của nó sẽ cung cấp dòng ngắn mạch bổ sung để kích hoạt công tắc bộ cấp nguồn và cách ly sự cố, ngăn ngừa mất điện cho tất cả các tải do chập bộ cấp nguồn. Mô-đun sử dụng hệ thống làm mát bằng không khí thông minh, tự hào có mật độ công suất cao và chiếm ít không gian. Nó cũng có tính năng thay thế nóng và bảo vệ ắc-quy ngược, giúp việc lắp ráp bảng điều khiển trở nên dễ dàng hơn.

Dòng sản phẩm
Xem bảng dưới đây để biết thông tin về dòng sản phẩm.
Bảng 1 Dòng sản phẩm và thông tin đặt hàng
Tên
Model
Mã hóa
Đơn vị
Hướng dẫn đặt hàng
Ghi chú
Mô-đun chuyển đổi DC
EC4820/M
02130836
PCS
Cấu hình số lượng theo yêu cầu hệ thống
Thiết kế làm mát bằng không khí thông minh, bao gồm ổ cắm đầu vào và đầu ra (phụ kiện)

2. Tổng quan về nguyên lý hoạt động
Sơ đồ khối nguyên lý của mô-đun chuyển đổi DC được hiển thị trong hình dưới đây. Phần nguồn chính bao gồm bộ chuyển đổi DC/DC hai tầng. Ngoài hai phần nguồn, còn có các bộ lọc EMI đầu vào, nguồn phụ và mạch bảo vệ phát hiện đầu vào và đầu ra.
Bộ chuyển đổi DC/DC tầng trước tăng điện áp đầu vào lên điện áp đặt trước để đáp ứng yêu cầu của dải điện áp đầu vào rộng. Mạch DC/DC tầng sau được sử dụng để chuyển đổi điện áp bus đầu ra tầng trước thành điện áp DC ổn định đầu ra theo yêu cầu của bộ nguồn.
Nguồn điện phụ trợ sử dụng ngõ ra DC bus của bộ chuyển đổi DC/DC trước đó để tạo ra các nguồn điện khác nhau theo yêu cầu của mạch điều khiển.
Mạch phát hiện đầu vào thực hiện phát hiện quá áp và thấp áp đầu vào. Mạch phát hiện và bảo vệ DC/DC bao gồm phát hiện điện áp và dòng điện đầu ra, nhiệt độ tản nhiệt, v.v. Tất cả các tín hiệu này được sử dụng để điều khiển và bảo vệ DC/DC.
