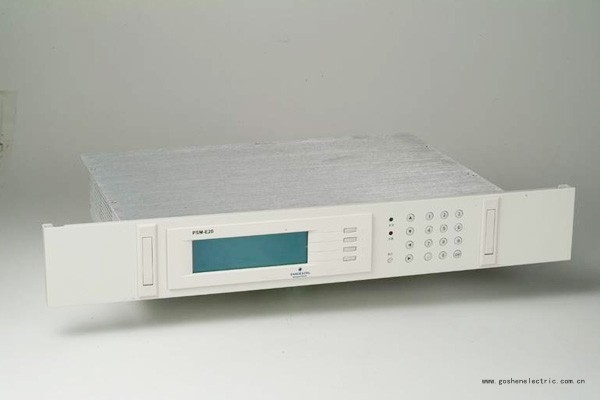

Mô-đun giám sát psm-e20

Mô-đun giám sát PSM-E20

Quản lý Pin:
Tính năng quản lý pin thông minh của mô-đun giám sát chủ yếu được thể hiện qua các trạng thái hoạt động sau:
1. Sạc bình thường:
Thiết bị giám sát tự động ghi lại thời gian bắt đầu cân bằng và sạc nổi. Khi bật nguồn (hoặc đặt lại), nếu thiết bị giám sát phát hiện sạc cân bằng chưa hoàn tất, nó sẽ tiếp tục quá trình cân bằng. Nếu trạng thái cân bằng giới hạn dòng điện đang diễn ra trước khi bật nguồn (hoặc đặt lại), quá trình cân bằng giới hạn dòng điện sẽ tiếp tục; nếu trạng thái cân bằng điện áp không đổi đang diễn ra, quá trình cân bằng điện áp không đổi sẽ tiếp tục. Trong quá trình cân bằng giới hạn dòng điện, khi điện áp sạc đạt đến điện áp cân bằng điện áp không đổi, nó sẽ tự động chuyển sang cân bằng điện áp không đổi.
2. Cân bằng theo thời gian:
Người dùng có thể chọn sử dụng cân bằng theo thời gian làm phương pháp bảo trì và cũng có thể đặt khoảng thời gian và thời lượng của mỗi lần sạc cân bằng. Sau khi được cấu hình, chương trình quản lý pin sẽ tự động tính toán thời gian sạc cân bằng theo thời gian, xác định thời điểm bắt đầu và dừng. Tất cả đều được tự động hóa, cho phép nhân viên bảo trì theo dõi tiến trình tại chỗ thông qua màn hình của thiết bị giám sát hoặc trên máy chủ trung tâm giám sát từ xa. Thông thường, ắc quy nên được cân bằng và sạc 30 ngày một lần, mỗi lần 24 giờ. Tuy nhiên, trong những trường hợp đặc biệt, cần phải cài đặt cụ thể theo hướng dẫn sử dụng ắc quy.
3. Trạng thái Sạc Sau Cân Bằng Ắc Quy
: Sau khi mất điện AC, bộ ắc quy sẽ cung cấp điện cho thiết bị. Sau khi xả hết và nguồn AC được khôi phục, nếu dòng điện ắc quy vượt quá giá trị cài đặt (dòng điện tham chiếu cho quá trình sạc cân bằng), thiết bị giám sát sẽ tự động điều khiển mô-đun để thực hiện sạc cân bằng. Trong cài đặt phần mềm của mô-đun giám sát, điều kiện chuyển tiếp cho quá trình sạc cân bằng sau khi xả là: dòng điện sạc ắc quy.
4. Các Chức năng Quản lý Ắc quy Khác
:
Điện áp cân bằng ắc quy và sạc nổi có thể được thiết lập bằng bàn phím. Người dùng có thể linh hoạt cấu hình cho các model và điện áp ắc quy khác nhau, giúp việc quản lý dễ dàng hơn rất nhiều. Sau khi điện áp cân bằng và sạc nổi được thiết lập, thiết bị giám sát sẽ điều chỉnh điện áp cực ắc quy về giá trị cài đặt dựa trên trạng thái cân bằng dòng điện và sạc nổi. Lưu ý rằng nếu giao tiếp với một mô-đun trên bus nguồn bị gián đoạn trong thời gian này, mô-đun sẽ chuyển sang chế độ bảo vệ tự động, với điện áp đầu ra giảm xuống 234V/117V. Chế độ bảo vệ sẽ tự động thoát khi giao tiếp trở lại bình thường.
 Bù nhiệt độ:
Người dùng có thể chọn áp dụng bù nhiệt độ cho điện áp sạc nổi trung bình và thiết lập điểm trung tâm bù nhiệt độ và hệ số bù nhiệt độ. Sau khi được cấu hình, thiết bị giám sát sẽ tự động điều chỉnh điện áp sạc nổi dựa trên nhiệt độ phòng ắc quy để đảm bảo nhiệt độ hoạt động bình thường của ắc quy.
 Phân tích dung lượng:
Người dùng có thể thiết lập các thông số như hiệu suất sạc ắc quy và đường cong đặc tính xả để điều chỉnh kết quả tính toán dung lượng ắc quy. Thiết bị giám sát ước tính dung lượng ắc quy dựa trên dòng điện ắc quy, trạng thái sạc và xả, và hệ số sạc và xả. Thiết bị tính toán sự thay đổi dung lượng ắc quy sau mỗi 15 giây và hiển thị theo thời gian thực trên menu, cho phép người dùng thấy rõ sự thay đổi dung lượng ắc quy theo thời gian thực. Thiết bị giám sát có thể hoạt động ở cả chế độ tự động và thủ công. Ở chế độ tự động, thiết bị giám sát tự động thực hiện tất cả các chức năng được mô tả ở trên mà không cần sự can thiệp của con người. Ở chế độ thủ công, việc quản lý pin được thực hiện bởi nhân viên bảo trì, những người có thể kiểm soát việc cân bằng pin và chuyển đổi sạc nổi, điều chỉnh điện áp và giới hạn dòng điện của mô-đun, cũng như bật và tắt nguồn mô-đun thông qua menu. Ở chế độ này, thiết bị giám sát chỉ thu thập dữ liệu và thông tin phân phối điện từ mỗi mô-đun thông qua giao tiếp và không thực hiện bất kỳ điều khiển mô-đun nào. Do đó, nó sẽ không tự động chuyển đổi sang chế độ cân bằng và sạc nổi sau khi xả, cũng như không khởi tạo chế độ cân bằng theo thời gian. Tuy nhiên, nó vẫn có thể ước tính dung lượng pin. Vì việc sạc cân bằng kéo dài có thể làm giảm tuổi thọ pin, để tránh thời gian cân bằng quá mức ở chế độ thủ công, thiết bị giám sát sẽ tự động theo dõi thời gian cân bằng. Nếu thời gian cân bằng vượt quá bộ hẹn giờ do người dùng cài đặt, thiết bị sẽ chuyển sang chế độ sạc nổi. Xử lý bất thường
Khi hệ thống nguồn DC hoạt động bất thường, để ngăn ngừa hư hỏng pin do sạc quá mức và đồng thời tính đến nhu cầu tải, thiết bị giám sát sẽ tự động đặt pin vào chế độ sạc nổi và mở giới hạn dòng điện của tất cả các mô-đun cho đến khi hệ thống trở lại bình thường. Những điều kiện bất thường này bao gồm: điện áp thanh cái bất thường, gián đoạn giao tiếp với bộ ngắt nguồn
