Rish pqm - bộ giám sát chất lượng điện năng

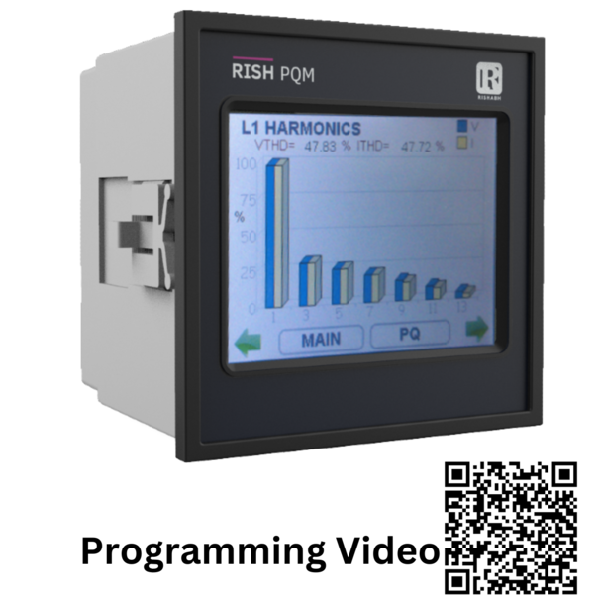

Rish PQM - Bộ giám sát chất lượng điện năng

Rish PQM là thiết bị giám sát chất lượng điện năng gắn bảng điều khiển nhỏ gọn, đa chức năng, đo lường, tính toán và hiển thị các thông số điện chính của hệ thống điện ba pha như Điện áp, Dòng điện, Công suất tác dụng/cơ bản, Công suất phản kháng/biểu kiến ​​và Năng lượng, Sóng hài riêng lẻ, Sụt áp và Tăng áp.

Tính năng

Đo lường & Giám sát hơn 80 thông số

Tất cả các thông số điện cơ bản.

Các thông số chất lượng điện năng (Quá dòng, Sụt áp & Tăng áp).

Các sóng hài riêng lẻ bao gồm điện áp và dòng điện trên mỗi pha.

Đo giá trị RMS thực

Thiết bị đo dạng sóng bị méo đến sóng hài thứ 56 đối với tần số 50Hz và đến sóng hài thứ 46 đối với tần số 60Hz.

Đo lường chất lượng điện năng

Phát hiện sụt áp & tăng áp
Có thể đo được sóng hài lên đến thứ 56 (50Hz) trên mỗi pha. Có thể giám sát tối đa 6 sóng hài bất kỳ cùng lúc cho mỗi pha.

Đo giá trị RMS của sóng hài cơ bản và sóng hài dòng điện trên mỗi pha.

(%) THD của điện áp và dòng điện trên mỗi pha

Hệ số méo của các sóng hài riêng lẻ.

Ghi dấu thời gian của sụt áp & tăng áp.

Phân tích đồ thị

Biểu diễn đồ thị cột sóng hài riêng lẻ trên mỗi pha.

Biểu diễn vector thời gian thực của cả 3 pha để phân tích hệ thống hoàn chỉnh. Cấp năng lượng 0.5S theo tiêu chuẩn IEC 62053

Bộ đếm năng lượng nhập và xuất độc lập.

Đo năng lượng hoạt động (kWh), năng lượng phản kháng cơ bản (kVArh) và năng lượng biểu kiến ​​(kVAh).

Độ chính xác theo tiêu chuẩn IEC 62053-22, IEC 62053-23
Xung để kiểm tra năng lượng
Có thể lập trình tại chỗ cho ứng dụng mong muốn của người dùng

Có thể lập trình tại chỗ điện áp đầu vào (100VLL đến 500VLL), dòng điện đầu vào (1A hoặc 5A) và cấu hình hệ thống (mạng 3 pha 4 dây (không cân bằng) hoặc 3 pha 3 dây (không cân bằng)).

Tỷ lệ CT và tỷ lệ PT có thể lập trình tại chỗ.

Phạm vi nguồn điện phụ rộng: 60-300VAC/DC. Thời gian trong ngày (TOD / TOU)

Lịch biểu giá dễ lập trình
4 mùa
4 loại giá điện
6 múi giờ mỗi ngày
4 loại ngày
5 thanh ghi năng lượng theo giá điện
Tự động lưu trữ hồ sơ hàng ngày cho một ngày, một tháng và một năm
Tính toán chi phí trên mỗi kWh
Đồng hồ thời gian thực (RTC)

Hiển thị thời gian và ngày tháng.

Phát hiện trình tự pha

Chỉ báo trình tự pha không chính xác hoặc chỉ báo lỗi pha trên bất kỳ điện áp đầu vào nào.

Truy cập từ xa trực tiếp

Truy cập từ xa các thông số đo được.

Các thanh ghi do người dùng gán cho MODBUS.

Tốc độ truyền có thể lập trình lên đến 38,4kbps.

Cấu hình từ xa thiết bị thông qua MODBUS.

Ngõ ra rơle giới hạn (báo động) & xung

Tiếp điểm rơle không điện thế, tác động rất nhanh
Có thể cấu hình làm ngõ ra xung, có thể được sử dụng để điều khiển bộ đếm bên ngoài để đo năng lượng.

Có thể cấu hình làm công tắc giới hạn (báo động). Tuân thủ các tiêu chuẩn an toàn quốc tế

Tuân thủ tiêu chuẩn an toàn quốc tế IEC 61010-1-2010

Tương thích EMC

Tuân thủ tiêu chuẩn quốc tế IEC 61326
