Rơ le bảo vệ máy phát nf831

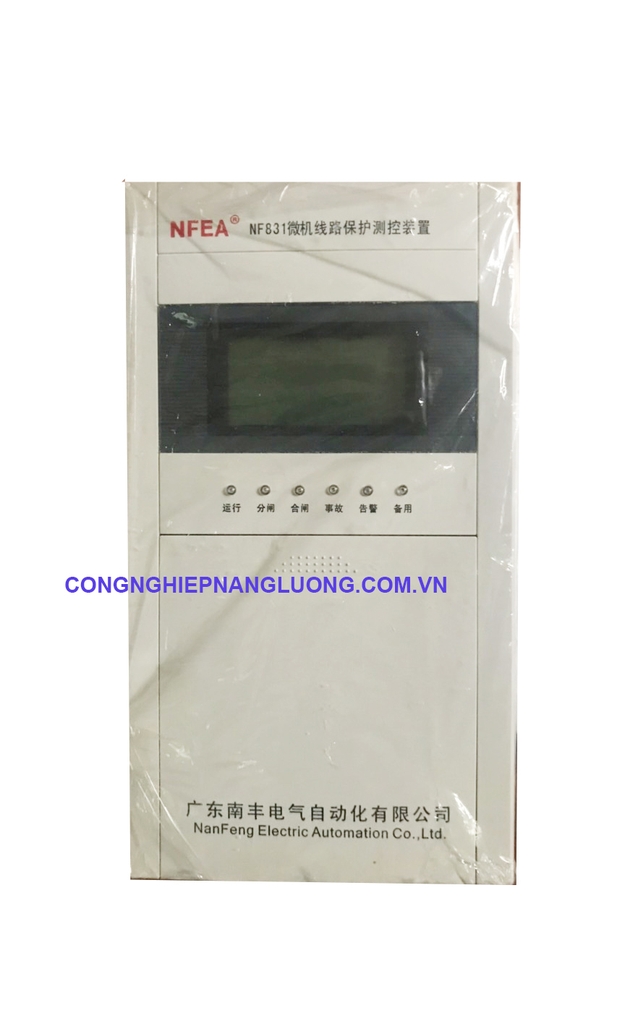

Rơ le Bảo vệ máy phát  NF831

Chương 1
1） Bảo vệ ngắt nhanh vi sai
2, Phần trăm bảo vệ vi sai của phanh sóng hài thứ hai
3） Chức năng kiểm tra và chặn đứt dây CT
4, bảo vệ không điện
5） Bản ghi lỗi
 Thông số kỹ thuật
1.1 Bảo vệ ngắt nhanh vi sai
Cài đặt hiện tại ： 4In - 12In • Lỗi cài đặt ： ＜ 5%
1.2 Bảo vệ chênh lệch phần trăm của phanh sóng hài thứ hai
 Cài đặt quá dòng ： 0.2In - 2In • Lỗi cài đặt ： ＜ 5%
 Đầu vào analog
Iah 、 Ibh 、 Ich 、 Ial 、 Ibl 、 Icl CT
 CPU
Iah 、 Ibh 、 Ich 、 Ial 、 Ibl 、 Icl là dòng CT bảo vệ cho hai phía. Dòng đo sẽ được thay đổi sau khi vượt qua
cách ly bộ chuyển đổi, sau đó vượt qua bộ lọc thông thấp, rồi đầu vào cho bộ chuyển đổi mô-đun. Cuối cùng, phép đo hóa ra thông qua
bộ xử lý kỹ thuật số mẫu CPU.
Ua 、 Ub 、 Uc
Đầu vào UA 、 UB 、 UC vào thanh cái của thiết bị hoặc điện áp của đầu máy phát (khớp).
Nguyên tắc bảo vệ
 Dòng hoạt động của bảo vệ vi sai ： Iop  It  In
 Dòng phanh của bảo vệ vi sai ：
2
Nó trong
Ires
 


Nó có nghĩa là dòng điện của phía cuối máy phát.
Trong có nghĩa là dòng điện phía trung tính。
Chiều của dòng điện sử dụng hướng chạy đến máy phát điện là chiều dương.
1.3 Bảo vệ ngắt nhanh vi sai
Khi dòng chênh lệch lớn hơn giá trị cài đặt, lỗi nghiêm trọng đáng lẽ đã xảy ra bên trong máy phát
và bộ bảo vệ vi sai phải hoạt động ngay lập tức nhưng không được phanh. Cài đặt bảo vệ ngắt dòng điện vi sai phải được thiết lập
bằng cách tránh các loại dòng điện không cân bằng và dòng điện khởi động.
