Thiết bị báo động chốt cắt zjx-3a

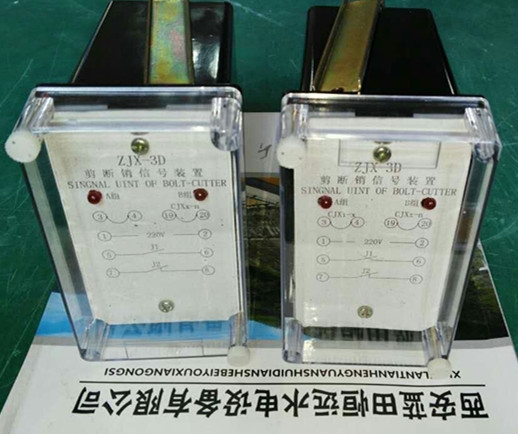

Thiết bị báo động chốt cắt ZJX-3A

Thiết bị báo động cắt chốt ZJX-3A của Thủy điện Tây An hiện đang được đặt hàng.

Thiết bị báo động cắt chốt ZJX-3A loại ZJX-3A được sử dụng trong hệ thống tự động hóa của các tổ máy phát điện thủy điện. Khi chốt cắt của máy phát điện thủy điện bị cắt, thân chốt tín hiệu và dây dẫn sẽ bị cắt cùng lúc. Thiết bị này được kích hoạt, khiến hệ thống tín hiệu phát ra tín hiệu cắt.

Tính năng

Thiết bị bao gồm một máy biến áp, một cầu chỉnh lưu, một rơle điện từ kín nhỏ, một tụ điện, một điện trở và một đèn LED. Khi các đầu cực 1 và 2 được kết nối với nguồn điện xoay chiều 220V, 50Hz, rơle điện từ K1 sẽ hoạt động, cung cấp tín hiệu hoạt động bình thường của mạch. Rơle điện từ K2 bị ngắn mạch bởi tất cả các chân cắt nối tiếp, và K2 vẫn đứng yên. Khi bất kỳ (hoặc nhiều hơn) chân cắt của tuabin được kết nối với các đầu cực 3 và 4 bị đứt, rơle điện từ K2 sẽ hoạt động, gửi tín hiệu điều khiển. Khi bus AC hoặc nguồn điện xoay chiều phụ trợ của nhà máy bị sự cố, đèn LED sẽ phát ra tín hiệu chỉ báo.
