Thiết bị báo động công tắc thường mở jxz-24p có tín hiệu chốt cắt

Thiết bị báo động công tắc thường mở JXZ-24P có tín hiệu chốt cắt

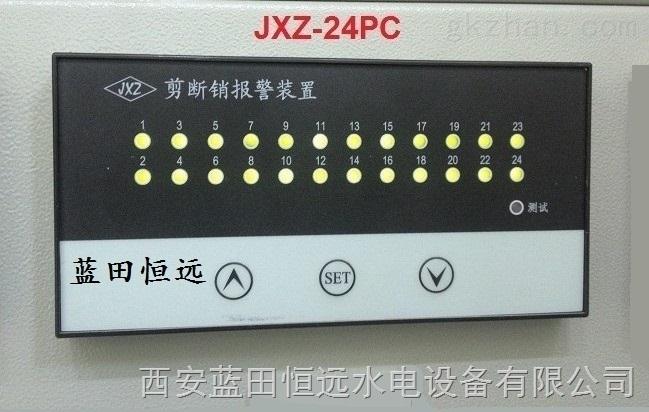

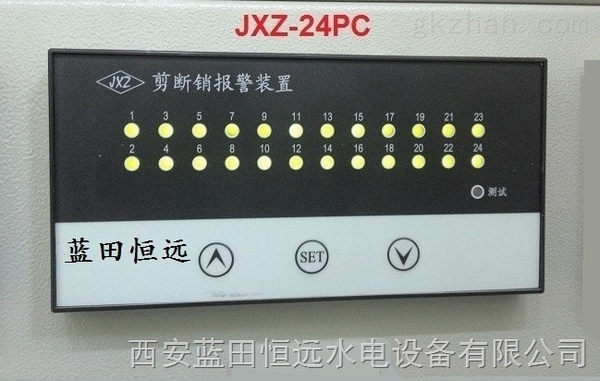

Thiết bị báo động công tắc thường mở JXZ-24P là thiết bị tín hiệu chốt cắt. Thiết bị sử dụng bộ điều khiển thông minh vi xử lý đơn chip và thu thập tín hiệu từ 24 bộ tín hiệu chốt cắt. Khi một bộ tín hiệu chốt cắt trên tuabin bị đứt, cả chốt tín hiệu và dây tín hiệu đều bị cắt đồng thời. Màn hình LCD của thiết bị hiển thị số bộ tín hiệu bị hỏng và tổng số kênh báo động. Đồng thời, rơle được kích hoạt và dữ liệu được truyền từ xa qua giao diện RS485.

I. Thiết bị tín hiệu chốt cắt JXZ-24 sử dụng bộ điều khiển thông minh vi xử lý đơn chip và thu thập tín hiệu từ 24 bộ tín hiệu chốt cắt. Khi một bộ tín hiệu chốt cắt của tuabin bị cắt, thân chốt tín hiệu và dây tín hiệu cũng bị cắt cùng lúc. Màn hình LCD trên thiết bị hiển thị bộ tín hiệu nào đã bị cắt và tổng số kênh báo động. Đồng thời, rơle được kích hoạt và dữ liệu được truyền từ xa qua giao diện RS485.

Thiết bị có thể giám sát tới 24 tín hiệu và có thể thiết lập cài đặt từ 8 đến 24 kênh;

■ Thiết bị có thể hiển thị trực quan số kênh báo động và tổng số kênh báo động;

■ Màn hình LCD chữ Hán đẹp mắt và đáng tin cậy, giúp người vận hành dễ dàng quan sát;

■ Dữ liệu đầu ra giao tiếp nối tiếp của vi điều khiển giúp hệ thống giám sát dễ dàng thu thập dữ liệu.

Tín hiệu đầu vào: Các thiết bị tín hiệu chân cắt thường đóng hoặc thường mở JXZ-1PC, ZJX-3A, JDS-24, ZJX-3 và ZJX-24 được sử dụng trong các mạch bảo vệ như các phần tử tín hiệu để chỉ báo khi chân cắt thường đóng của tuabin bị đứt. Trong quá trình vận hành bình thường, rơ le K bị ngắn mạch bởi các chân cắt K1-Kn, do đó rơ le K không hoạt động. Đồng thời, rơ le K1 hoạt động, mở tiếp điểm thường đóng của nó và đèn LED không hiển thị. Nếu bất kỳ chân cắt K1-Kn nào bị cắt, rơ le K sẽ hoạt động. Vì nguồn điện AC bus có nguồn gốc từ bảng điện nên khi AC bus hoặc K bị ngắt điện bằng nguồn AC, đèn LED sẽ cung cấp chỉ báo.
