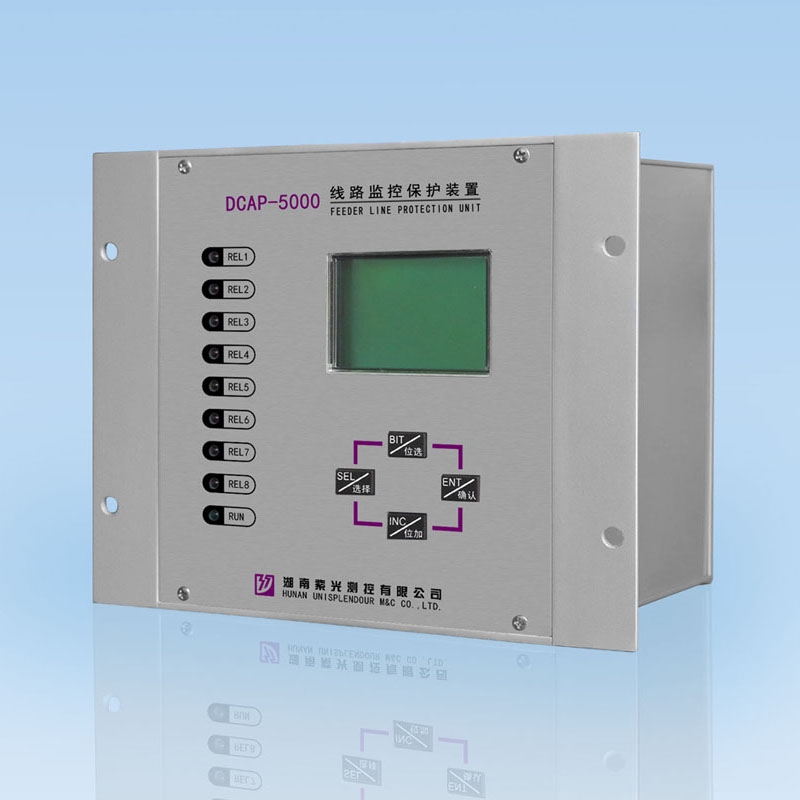

Thiết bị bảo vệ đường dây nhánh DCAP-5000
Ứng dụng:
Thiết bị bảo vệ đường dây nhánh DCAP-5000, dựa trên công nghệ DSP (Xử lý tín hiệu số) 32-bit và công nghệ truyền thông Ethernet tốc độ cao, chủ yếu được sử dụng để bảo vệ và điều khiển đường dây nhánh có điện áp từ 6,3kV đến 66kV.
Chức năng chính:
(1) Chức năng bảo vệ
Bảo vệ quá dòng tức thời (tuân theo tiêu chuẩn hướng và điện áp phức tạp)
Bảo vệ quá dòng thời gian xác định hai giai đoạn (tuân theo tiêu chuẩn hướng và điện áp phức tạp)
Bảo vệ thấp áp tức thời
Bảo vệ thấp áp (tuân theo tiêu chuẩn chặn lỗi TV)
Bảo vệ quá áp
Bảo vệ quá dòng thứ tự không hai giai đoạn
Bảo vệ quá áp thứ tự không
Tự động đóng lại (với bảo vệ tăng tốc sau)
Dỡ tải tần số thấp
Bảo vệ sạc
Cảnh báo quá tải
Kiểm tra đồng bộ hóa và kiểm tra không có điện áp
Cảnh báo lỗi TV và TA
Cảnh báo lỗi mạch điều khiển
Bốn đầu ra điều khiển logic lập trình (PLC1, PLC2, PLC3, PLC4)
(2) 12 đầu vào kỹ thuật số, 10 đầu vào tương tự AC, 1 đầu vào tương tự DC, 8 đầu ra kỹ thuật số.
(3) Ghi lại sóng sự cố (thời gian ghi tối đa là 20 giây)
(4) Điều chỉnh thời gian: cài đặt phần mềm hoặc cài đặt xung GPS
(5) Thiết bị có thể lưu 40 bản ghi cảnh báo gần nhất sau khi xảy ra sự cố nguồn điện phụ.
(6) Thiết bị có một giao diện truyền thông RS-485 và một giao diện truyền thông Ethernet, thuận tiện cho việc triển khai hệ thống truyền thông mạng kép.
