Thiết bị đo lường và điều khiển tín hiệu tốc độ thông minh ZXD-AB

1. Tổng quan

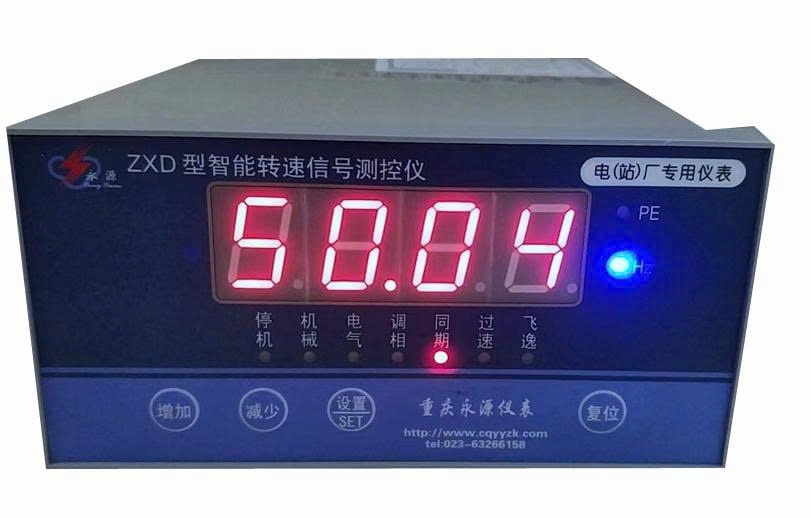

Thiết bị đo lường và điều khiển tín hiệu tốc độ Jonway ZXD-A có thể đo tỷ lệ phần trăm tốc độ hoặc tần số của các tổ máy phát điện tua-bin thủy lực. Tín hiệu đầu vào của thiết bị bao gồm điện áp dư của động cơ chính (phía máy biến dòng) và điện áp động cơ nam châm vĩnh cửu. Đầu ra của thiết bị sử dụng bảy rơ-le và bộ chuyển đổi D/A 12-bit cho đầu ra tương tự. Tỷ lệ phần trăm tốc độ và tần số được hiển thị trên màn hình LED bốn chữ số, trong khi trạng thái hoạt động của bảy rơ-le được chỉ báo bằng bảy đèn LED. Ngoài các đầu ra DC tiêu chuẩn như 4-20mA, 1-5V, 0-20mA và 0-5V, thiết bị này còn hỗ trợ các đầu ra nối tiếp tiêu chuẩn như RS-485, RS-232C và RS-422A. Các đầu ra được cách ly quang học cho phép giao tiếp trực tiếp với máy tính.

Thiết bị này sử dụng các linh kiện chính từ các công ty Mỹ như ATMEL, MAXIM và TI. Thiết bị sử dụng bộ bảo vệ dữ liệu E²PROM để lưu trữ vĩnh viễn tất cả các thông số được thiết lập ban đầu và trạng thái vận hành, đảm bảo chúng không bị mất trong trường hợp mất điện. Cả đầu vào và đầu ra đều được cách ly quang điện, đảm bảo thiết bị đáp ứng đầy đủ các yêu cầu của nhà máy điện về vận hành an toàn, kịp thời, ổn định và đáng tin cậy.

2. Các thông số kỹ thuật chính

1. Tín hiệu đầu vào

1) Điện áp dư của máy phát; 2) Tần số PT máy phát

2. Dải điện áp đầu vào: Điện áp dư máy phát hoặc tín hiệu PT 0,1-250VAC

3. Độ chính xác đo lường: 0,1 mức

4. Dải tần số đo lường: tần số 0,02-99,99 HZ, phần trăm tốc độ 2%-200%

5. Tín hiệu đầu ra

(1) Ngõ ra tiếp điểm thường mở rơle 7 chiều

(2) Ngõ ra tín hiệu tương tự: 4-20mA (tương ứng với 0%-200% tốc độ của thiết bị)

(3) Ngõ ra giao tiếp nối tiếp RS485: giao thức truyền thông MODBUS tiêu chuẩn

6. Môi trường làm việc: Nhiệt độ -10-50℃, độ ẩm tương đối ≤85%, không có khí ăn mòn, dẫn điện, nổ, bụi, v.v.

7. Kích thước tổng thể: Rộng × Cao × Sâu = 160 × 80 × 160 mm

8. Nguồn điện: Nguồn chuyển mạch, AC 185-250V hoặc DC 75-300V
