Thiết bị đo và điều khiển tín hiệu tốc độ áp suất dư của máy phát thủy điện cfd-42

Thiết bị đo và điều khiển tín hiệu tốc độ áp suất dư của máy phát thủy điện CFD-42

Tổng quan

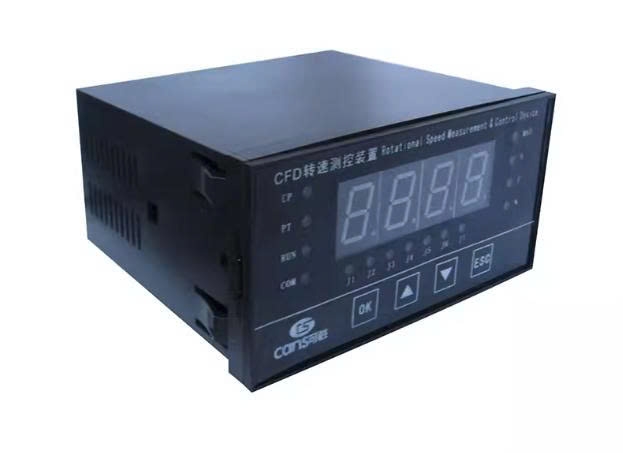

Thiết bị đo và điều khiển tốc độ CFD (sau đây gọi tắt là thiết bị) là thiết bị đo tốc độ máy phát điện bảy đoạn do Công ty TNHH Điện tử Zhuzhou Kesheng phát triển dành cho các nhà máy điện. CFD tận dụng ưu điểm của vi điều khiển đơn chip, đạt được độ chính xác cao, chức năng mạnh mẽ, độ tin cậy cao và dễ vận hành. Điện áp đầu vào chỉ liên quan đến tần số của tín hiệu đo và về cơ bản không phụ thuộc vào biên độ điện áp tín hiệu, do đó đặc biệt thích hợp để đo các tín hiệu điện áp dư thấp và thể hiện khả năng chống nhiễu mạnh. Xung đầu vào chỉ liên quan đến tốc độ cơ học của tổ máy phát điện. Thiết bị tích hợp đồng hồ đo tần số, đồng hồ đo tốc độ quay và rơle tốc độ. Hơn nữa, độ chính xác của thiết bị được xác định bởi bộ dao động tinh thể, do đó giá trị tốc độ không thay đổi do điều kiện môi trường hoặc vận hành, từ đó nâng cao độ tin cậy. Việc đo và điều khiển sử dụng phương pháp chênh lệch hồi tiếp để loại bỏ hiện tượng rung giật của rơle đầu ra. Phương pháp khóa được sử dụng để ngăn ngừa các sự cố đầu ra do biến dạng dạng sóng phanh máy phát điện gây ra. Giá trị phần trăm tốc độ có thể dễ dàng điều chỉnh tại chỗ trong phạm vi xác định theo nhu cầu vận hành của nhà máy điện. Đầu ra bao gồm bảy kênh điều khiển rơle, một tín hiệu tương tự D/A và một tín hiệu RS485; khách hàng nên chọn model cụ thể theo yêu cầu của mình. Tốc độ quay, phần trăm tốc độ hoặc tần số của thiết bị được hiển thị bằng màn hình LED bốn chữ số, và trạng thái hoạt động của bảy rơle được hiển thị bằng bảy đèn LED. Thiết bị này có những ưu điểm như độ chính xác đo cao, độ ổn định tốt, độ tin cậy cao, chức năng mạnh mẽ, điều chỉnh linh hoạt, vận hành đơn giản và dễ lắp đặt. Nó có thể đạt được điều khiển số đơn vị hoặc điều khiển mạng thông qua giao diện máy tính. Nó cải thiện chất lượng phát điện và tiết kiệm tài nguyên nước, trở thành sản phẩm công nghệ cao để đo lường và điều khiển tốc độ của các tổ máy phát điện nhà máy thủy điện. Nó cũng là một sản phẩm tiên tiến để đo lường và điều khiển tốc độ của các loại máy móc vận hành khác nhau trong ngành công nghiệp hiện đại, đạt đến trình độ tiên tiến trong nước và quốc tế.

Đặc điểm thiết bị:

1. Thiết bị này tích hợp các chức năng của máy đo tốc độ, máy đo tần số, rơle tốc độ, rơle tần số, bộ truyền tốc độ, bộ truyền tần số và thiết bị đầu cuối thu thập tốc độ và tần số thông minh.

2. Vỏ ngoài của thiết bị này có cùng kích thước lỗ mở với các sản phẩm tương tự trên thị trường, do đó không cần phải thay đổi bảng điều khiển khi thay thế thiết bị này.

3. Thiết bị sử dụng giao thức RS485 MODBUS-RTU tiêu chuẩn hoặc tín hiệu 4-20m tiêu chuẩn, giúp dễ dàng kết nối với các hệ thống SCADA hoặc DCS khác nhau.

4. Chế độ đầu vào sử dụng thiết kế dự phòng, với hai tín hiệu hoạt động như hệ thống dự phòng cho nhau. Khi một tín hiệu bị lỗi, nó sẽ tự động chuyển sang tín hiệu còn lại.

5. Bảng điều khiển hiển thị trạng thái hoạt động của thiết bị và các chỉ báo trạng thái giao tiếp. Khi thiết bị hoạt động bình thường, chỉ báo sẽ nhấp nháy mỗi nửa giây; ngược lại, chỉ báo sẽ tắt hoặc sáng liên tục. Khi thiết bị đang giao tiếp với hệ thống phụ trợ, chỉ báo giao tiếp sẽ nhấp nháy một lần mỗi nửa giây; ngược lại, chỉ báo sẽ tắt, giúp việc gỡ lỗi rất thuận tiện.

6. Sử dụng cả lọc phần cứng và lọc thuật toán phần mềm, thiết bị này có độ ổn định cao hơn so với các thiết bị tương tự trên thị trường.

7. Sử dụng chip vi xử lý nhập khẩu, giúp thiết bị thông minh hơn và cho phép cài đặt thông số cũng như hiệu chuẩn trực tiếp trên bảng điều khiển;

8. Dữ liệu EEPROM bảo vệ thiết bị khỏi sự cố mất điện, tất cả các thông số đã cài đặt và trạng thái hoạt động có thể được lưu trữ vĩnh viễn.

9. Nguồn điện, CPU, đầu ra và các module truyền thông được cách ly hoàn toàn, mang lại khả năng chống nhiễu mạnh mẽ và độ ổn định tốt.

10. Có mạch giám sát (watchdog), chức năng tự động thiết lập lại, và trạng thái đầu ra rơle không thay đổi trong quá trình thiết lập lại.

11. Có hệ thống hiệu chuẩn phần mềm, khắc phục được các vấn đề về thao tác hiệu chuẩn chiết áp phức tạp và lỗi do rung động gây ra.

12. Sử dụng phương pháp điều khiển màn hình LED đặc biệt, loại bỏ hiện tượng nhấp nháy màn hình và màn hình đen.

13. Sử dụng màn hình hiển thị số siêu lớn 0,8 inch, độ sáng cao với độ sáng vừa phải và ký tự lớn, rõ nét.

14. Bo mạch của thiết bị này được xử lý bằng lớp phủ chống ba lớp, giúp tăng độ bền.

15. Tần số có thể được đo ngay cả khi tín hiệu điện áp thấp đến 0,1V.

Thông số kỹ thuật chính:

1. Nguồn điện hoạt động: 85~265VAC hoặc 110~340VDC (cũng có thể sử dụng 24VDC)

2. Nhiệt độ môi trường: 0～65℃, độ ẩm tương đối ≤85%; không có khí ăn mòn; độ cao: ≤2000m

3. Dải tín hiệu đầu vào: Tín hiệu điện áp 0,1～120VAC/0,1～200Hz (có thể chọn các dải khác theo yêu cầu của khách hàng)

Tín hiệu xung DC24V 0-10KHZ (có thể chọn các dải khác theo yêu cầu)
