Thiết bị đo và điều khiển tín hiệu tốc độ kỹ thuật số tds-4339

Thiết bị đo và điều khiển tín hiệu tốc độ kỹ thuật số TDS-4339

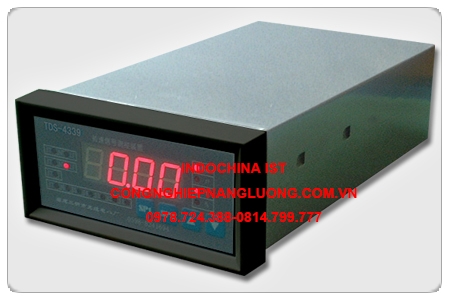

Bộ giám sát tốc độ TDS-4339

Thiết bị đo tốc độ máy phát TDS-4339

2. Tốc độ leo của thiết bị có thể được đo bằng cảm biến dòng điện xoáy, v.v.

3. Có 10 đầu ra tiếp điểm rơle, và trạng thái của rơle được xác định bằng đồng hồ

10 ống phát sáng trên bảng chỉ thị.

  4. Bạn có thể trực tiếp thiết lập và xem tốc độ, phần trăm tốc độ, tần số, giá trị lớn nhất và giá trị cài đặt rơle của thiết bị.

5. Giá trị thông số cài đặt được lưu bằng E2PROM, có chức năng bảo vệ ngắt nguồn và tự khóa rơle.

Áp dụng: Tín hiệu cơ học và tín hiệu PT của tổ máy phát điện giám sát tốc độ, tần số, tỷ lệ phần trăm và tốc độ tăng tốc cùng một lúc.

3. Các thông số kỹ thuật chính

1. Nguồn điện làm việc: chuyển đổi nguồn điện: AC / DC 100 ~ 220V, DC 48 ~ 220V

2. Nhiệt độ môi trường: -20 ~ 50 ℃, độ ẩm tương đối ≤85%, không có khí ăn mòn;

    Độ cao: ≤2000m

3. Cài đặt số cặp cực P: 1 ~ 64

4. Phạm vi đo

a. Tốc độ: 0,05 ~ 3000 n / phút Độ chính xác: na = N ± 0,1% ± 1 từ

b. Tần số: 0,01 ~ 100,0Hz Độ chính xác: fa = f ± 0,1% ± 1 từ

c. Phần trăm tốc độ: 0,0 ~ 200,0% Độ chính xác: ± 0,1% ± 1 từ

5. Tín hiệu đầu vào

  1. Công tắc tiệm cận, từ trường, từ trở, cảm biến quang điện, cảm biến dòng điện xoáy

a. Số răng của 1 ~ 5 cặp cực được xác định: trong khoảng 1- (10 × P) răng; P: số cặp cực

b. Số răng của 6 ~ 64 cặp cực được xác định: trong khoảng 1 ~ 60 răng

c. Trở kháng đầu vào: ≤100kΩ

d. Biên độ đầu vào: 500mV ~ 60V

e. Công suất đầu ra: DC24V 40mA

f. Cài đặt tốc độ leo: ≥0,01 ~ 99,99 n / h (đối với cảm biến dòng xoáy)

2. Tín hiệu đầu vào máy nam châm vĩnh cửu: 2,5 ~ 260V AC; 50Hz (xin lưu ý nếu nó cao hơn 260 ~ 450 V)

3. Tín hiệu đầu vào điện áp dư PT: 0.2 ~ 120V AC; 50Hz

6. Tiếp điểm đầu ra: Công suất tiếp điểm: tải điện trở 3A / 220V AC

7. Đầu ra tín hiệu: a. Đầu ra tương tự: 0 ~ 10mA tải ≤1,5kΩ (tùy chọn)

                              4 ~ 20mA tải≤750Ω (tùy chọn)

b. Đầu ra giao diện truyền thông: Modbus RS485, RS422, RS232 (tùy chọn)

10. Kích thước lỗ: 152 × 76mm

11. Kích thước: 160 × 80 × 250mm

12. Công suất tiêu thụ: ≤10W

13. Trọng lượng: 2kg
