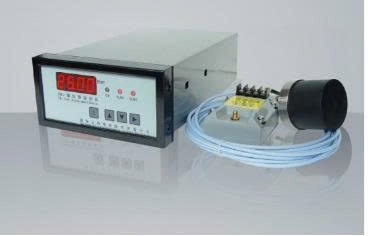

Thiết bị giám sát dịch chuyển trục ZWJ
1. Tổng quan

Thiết bị giám sát dịch chuyển trục thông minh là một thiết bị có cấu trúc đơn vị để giám sát dịch chuyển dọc trục của trục chính. Sử dụng bộ vi xử lý lõi là một chip vi xử lý, thiết bị được trang bị cảm biến dịch chuyển dòng điện xoáy không tiếp xúc và bộ tiền khuếch đại để giám sát dịch chuyển dọc trục của trục chính trong quá trình vận hành tổ máy phát điện tuabin thủy lực.

2. Thông số kỹ thuật

■ Tín hiệu đầu vào: một kênh tín hiệu cảm biến dòng điện xoáy;

■ Dải đo: 0～20.00mm (hoặc do người dùng tự xác định);

■ Độ chính xác đo: ±0.01mm;

■ Độ nhạy: 5V/mm (hoặc 2.5V/mm);

■ Đáp ứng tần số: 0.5Hz～250Hz;

■ Chế độ hiển thị: Màn hình ống kỹ thuật số 8-bit;

■ Cung cấp nguồn điện hoạt động cho cảm biến: DC±12V;

■ Tín hiệu analog đầu ra: DC4~20mA (điện trở tải ≤525V);

■ Tín hiệu cảnh báo đầu ra: Kiểu tiếp điểm: Thường hở. Dung lượng tiếp điểm: AC220V 5A/DC24V 5A

■ Giá trị cài đặt cảnh báo: Ngõ ra cảnh báo hai mức (cài đặt tùy ý trong phạm vi);

■ Nguồn điện hoạt động của thiết bị: AC220V±10% 50Hz;

■ Công suất tiêu thụ: 10W;

■ Môi trường sử dụng: Nhiệt độ 0～＋45℃; Độ ẩm tương đối ≤90%
