Thiết bị giám sát dòng điện trục zdl-m

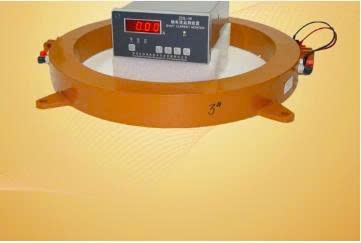

Thiết bị giám sát dòng điện trục ZDL-M

Thiết bị giám sát dòng điện trục ZDL-M sử dụng bộ vi xử lý đơn chip hiệu suất cao làm bộ điều khiển lõi và biến áp hình xuyến rỗng làm cảm biến dòng điện trục để theo dõi những thay đổi trong dòng điện trục do trục chính của tổ máy phát điện thủy lực-tuabin tạo ra. Bộ vi điều khiển giám sát giá trị cảm biến dòng điện trục theo thời gian thực, giá trị này thay đổi tuyến tính với dòng điện trục chính. Sau khi lọc và chuyển đổi số, thiết bị sẽ phát ra tín hiệu cảnh báo thứ cấp nếu dòng điện trục vượt quá giá trị cài đặt. Thiết bị sử dụng màn hình LED bảy ​​đoạn bốn chữ số, đảm bảo việc điều chỉnh thông số rõ ràng, trực quan và hiển thị theo thời gian thực. Thiết bị giám sát dòng điện trục ZDL-M cũng phát ra tín hiệu tương tự chuẩn 4-20mA tương ứng với dòng điện trục (0-5A), đáp ứng các yêu cầu đo lường của hệ thống giám sát máy tính.

2. Thông số kỹ thuật

Dải đo: 0~ 10A

Độ chính xác đo: < 1%

Màn hình kỹ thuật số: Màn hình LED

Tín hiệu đầu ra: 2 nhóm ngõ ra tiếp điểm rơle

Mặt tiếp điểm: 2XSPDT

Dung lượng tiếp điểm: 10A/AC230V 5A/DC30V (tải điện trở)

Ngõ ra tương tự: 4~20mA

Trở kháng tải: 500Ω

Môi trường làm việc: nhiệt độ 0~50℃, độ ẩm < 95%

Nguồn điện: AC220V/50HZ

Công suất tiêu thụ: 20W
