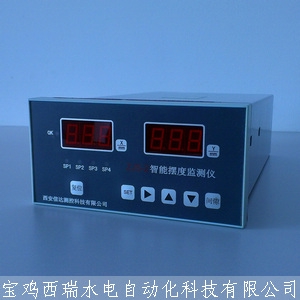

Thiết bị giám sát rung lắc kênh đôi zjs-2

Tổng quan về thiết bị giám sát rung lắc ZJS-2

Màn hình rung lắc thông minh là một công cụ kỹ thuật số thông minh kênh đôi với một máy vi tính chip đơn làm bộ xử lý cốt lõi. Thiết bị có thể được kết nối với cảm biến dịch chuyển dòng điện xoáy để theo dõi rung động hướng tâm của trục chính của tổ máy phát điện thủy lực theo hướng X và Y; được kết nối với cảm biến rung tần số thấp, nó có thể theo dõi rung động của phương thẳng đứng và các kênh ngang trực tuyến. Thiết bị có màn hình kỹ thuật số kênh đôi, số lượng tương tự và đầu ra công tắc

Màn hình rung lắc thông minh bao gồm các cảm biến, dụng cụ giám sát và cáp kết nối. Khi cảm biến dòng xoáy được kết nối, hệ thống giám sát dao động được hình thành, và khi kết nối cảm biến rung tần số thấp, hệ thống giám sát rung động được hình thành. Thiết bị được đặt làm màn hình xoay theo mặc định và thiết bị có thể được đặt làm màn hình rung thông qua đầu vào mã phím trên bảng điều khiển thiết bị. Bất kể đồng hồ được đặt ở trạng thái giám sát nào, nó có thể nhận hai tín hiệu kênh, hiển thị tín hiệu của hai kênh một cách độc lập và xuất ra tín hiệu tương tự tương ứng với giá trị được hiển thị cùng một lúc. Báo động hai cấp có thể được đặt cho mỗi kênh

Tín hiệu đầu vào: khi được sử dụng để giám sát rung động: nó có thể nhận tín hiệu cảm biến rung động hai kênh (ngang hoặc dọc); khi được sử dụng để giám sát dao động: nó có thể nhận tín hiệu cảm biến dòng điện xoáy hai kênh (X hoặc Y);
■ Phạm vi đo: 0 ～ 1.00mm (swing là dịch chuyển đối xứng theo hướng X hoặc Y);
■ Độ chính xác đo: ± 0,01mm;
■ Độ nhạy: 5V / mm (hoặc 2,5V / mm);
■ Đáp ứng tần số: 0,5Hz ～ 250Hz;
■ Chế độ hiển thị: màn hình ống kỹ thuật số kênh đôi 3 chữ số;
■ Cung cấp nguồn làm việc cho cảm biến: DC612V;
■ Tín hiệu tương tự đầu ra: DC4 ～ 20mA (điện trở tải ≤525V); ■ Tín hiệu cảnh báo đầu ra: dạng tiếp điểm: thường mở; công suất tiếp điểm: AC220V /0,15A; DC220V / 0,1A
■ Giá trị cài đặt cảnh báo: ngõ ra cảnh báo hai mức (đặt tùy ý trong phạm vi);
■ Nguồn điện làm việc cho thiết bị; AC220V610% 50Hz;
■ Công suất tiêu thụ: 10W;
■ Môi trường hoạt động: nhiệt độ: 0 ～ ＋ 45 ℃; độ ẩm tương đối ≤90% RH
