Thiết bị kết nối lưới vi tính , rơle hòa đồng bộ máy phát.dzzb-d

Thiết bị kết nối lưới vi tính , Rơle hòa đồng bộ máy phát.DZZB-D

1. Tổng quan:

Việc đấu nối song song máy phát điện bán đồng bộ là một hoạt động thường xuyên diễn ra hàng ngày tại các nhà máy điện. Dòng điện khởi động cao và rung động cơ học trong quá trình kết nối lưới điện gây ra một số rủi ro nhất định cho máy phát điện. Việc đấu nối song song không đồng bộ nghiêm trọng có thể gây ra sự cố cho tổ máy và lưới điện. Các tổ máy phát điện nhỏ thường được kết nối với lưới điện bằng hệ thống chiếu sáng hoặc giám sát đồng hồ đo bước đầy đủ. Điều này khiến người vận hành khó xác định chính xác thời điểm đóng công tắc, thường dẫn đến dòng điện khởi động cao. Trong trường hợp nghiêm trọng, điều này có thể gây ra rung động mạnh, làm cháy các tiếp điểm công tắc, hoặc thậm chí khiến công tắc ngắt và thiết bị ngắt kết nối.

Vì lý do này, nhiều nhà sản xuất trong nước đã sản xuất một số thiết bị kết nối lưới điện tự động đơn giản để giải quyết vấn đề này, nhưng chúng chỉ thiết lập một mức cho các điều kiện kết nối lưới điện và không thể xác định chính xác điểm kết nối lưới điện, do đó vẫn có tác động nhất định đến tổ máy.

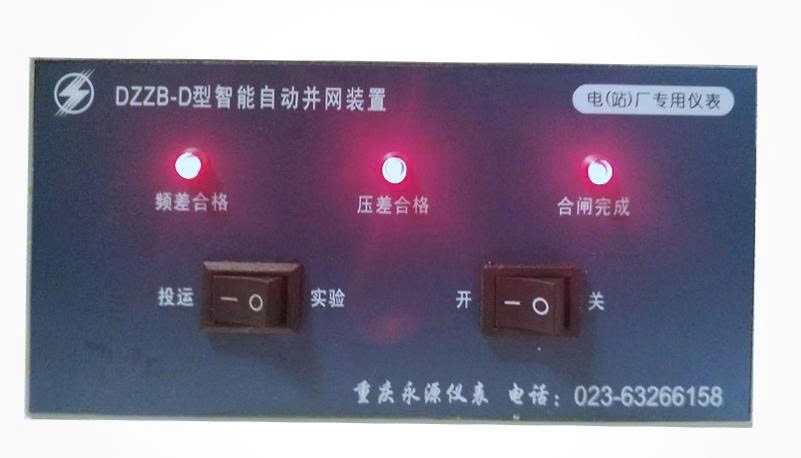

Thiết bị kết nối lưới điện dựa trên máy vi tính DZZB-D của Trùng Khánh Jonway sử dụng thang đo thời gian có độ chính xác cao để tính toán độ lệch pha. Sau đó, máy vi tính sẽ làm mịn chuỗi xung lệch pha một cách khoa học để xác định điểm đóng chính xác, đạt được độ chính xác đến từng mili giây. Việc đóng nhanh chóng, không va đập đạt được khi chênh lệch điện áp và tần số ở cả hai đầu của máy cắt nằm trong giới hạn cho phép, và thời gian dẫn cài đặt trùng với thời gian tác động cơ học của công tắc. Thiết bị có đặc tính ổn định, không cần phải gỡ lỗi.

2. Nguyên lý:

Nguyên lý hoạt động cơ bản của thiết bị này là trước tiên chuyển đổi sóng sin ở cả hai đầu của máy cắt thành tín hiệu số, sau đó tính toán và xử lý chúng thông qua máy vi tính để xác định chính xác thời điểm đóng đầu ra.

Toàn bộ thiết bị dựa trên máy vi tính chip đơn loại 51, được trang bị mạch đầu vào và chuyển đổi tín hiệu, mạch đọc giá trị cài đặt, mạch chỉ thị và mạch đầu ra đóng để tạo thành một hệ thống giám sát thời gian thực.

3. Các thông số kỹ thuật:

a. Nguồn điện hoạt động của máy: ① Với PT, điện áp PT hệ thống là: 85VAC～130VAC

② Không có PT sử dụng 180V ~ 400VAC

b. Công suất tiếp điểm đầu ra của máy: 30A, 28VDC/240VAC

c. Công suất tiêu thụ của toàn bộ máy: < 4W

d. Sai số pha đóng: < 2°C

e. Sai số phán đoán tần số: < 0,02HZ

f. Giá trị cài đặt chênh lệch tần số: 0,35HZ, 0,5HZ

g. Giá trị cài đặt chênh lệch áp suất: 10%

h. Phạm vi cài đặt thời gian đóng sớm: 0,10s～0,24s

i. Nhiệt độ môi trường làm việc: -10℃～50℃

j. Độ ẩm tương đối môi trường: < 85%

k. Không có khí ăn mòn xung quanh
