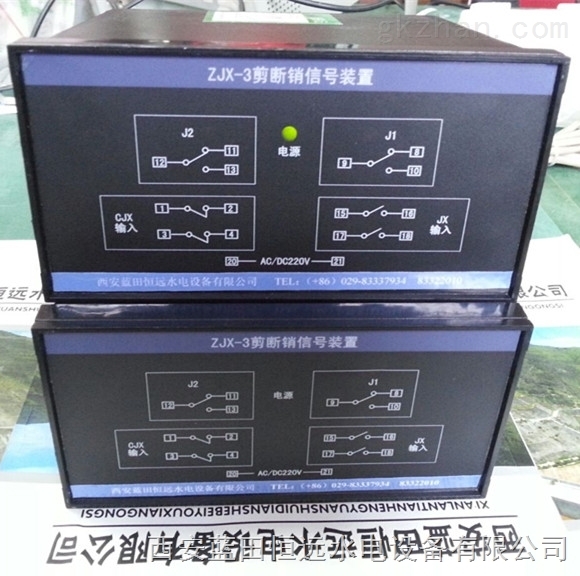

Thiết bị tín hiệu chốt cắt zjx-3a-3d

ZJX-3A-3D

Tên: (Thiết bị tín hiệu chốt cắt ZJX-3A-3D đang hoạt động lâu dài)

Thiết bị tín hiệu chốt cắt ZJX-3A-3D cho hoạt động dài hạn) Thiết bị tín hiệu chốt cắt loại ZJX-2/-3 được sử dụng trong mạch bảo vệ như một thành phần tín hiệu để báo hiệu khi chốt cắt tuabin bị gãy. Điện áp định mức: AC 220V, 50HZ; DC 100~260V. Thiết bị này phù hợp với các môi trường được quy định trong các yêu cầu kỹ thuật chung về rơ le bảo vệ thứ cấp điện (D) 179-6l.

. Mục đích

Thiết bị tín hiệu chốt cắt loại ZJX-2/-3 được sử dụng trong các mạch được bảo vệ như một biện pháp đối phó.

Một thành phần tín hiệu cho biết khi chốt cắt của tuabin nước bị gãy.

II. Yêu cầu kỹ thuật

1. Điện áp định mức của thiết bị: AC 220V, 50HZ

DC 100~260V

2. Khả năng cắt: DC 100V, 0,2A, 10W;

220V AC, 0,2A, 20W

3. Điện áp không được vượt quá 85% điện áp định mức. (Ở 85% điện áp định mức, khi bất kỳ bộ chốt cắt nào bị ngắt kết nối, cả hai rơle lưỡi gà sẽ hoạt động đáng tin cậy.)

4. Dưới điện áp định mức, khi một hoặc hai bộ chốt cắt bị ngắt kết nối, cả hai rơle phải hoạt động đồng thời và đèn báo tương ứng phải sáng.

5. Độ bền cách điện giữa tất cả các mạch của thiết bị và các bộ phận kim loại không mang điện, nếu không có sự cố về điện, phải chịu được điện áp xoay chiều 50Hz, 2000V trong 1 phút mà không bị đánh thủng hoặc phóng điện.

6. Điện trở cách điện giữa các mạch điện không được nhỏ hơn 500 MΩ ở nhiệt độ 40℃ và độ ẩm tương đối 85%.

7. Dưới điện áp định mức và hoạt động lâu dài ở nhiệt độ môi trường 40℃, độ tăng nhiệt độ cho phép của bất kỳ bộ phận nào của thiết bị không được vượt quá 60℃.
