Tín hiệu mức độ nổi loại FWX

I. Tổng quan

Tín hiệu báo mức FWX được sử dụng rộng rãi nhờ những ưu điểm như dễ lắp đặt và điều chỉnh, khả năng thích ứng với môi trường tốt và khả năng chống bụi bẩn và mảnh vụn tốt. Bài viết này thảo luận về nguyên lý hoạt động, đặc điểm và ứng dụng của tín hiệu báo mức độ nổi FWX trong các tình huống khác nhau.

Tín hiệu báo mức độ nổi loại FWX, được chế tạo theo nguyên lý nổi Archimedes và điểm ứng dụng được cấu hình thông minh, đã chứng minh được những tính năng nổi bật của nó trong nhiều ứng dụng giám sát mức tự động tại các nhà máy thủy điện. Nó đặc biệt phổ biến nhờ tính dễ lắp đặt và điều chỉnh, khả năng thích ứng với môi trường tốt, khả năng chống bụi bẩn và mảnh vụn, chống ẩm và chống cháy nổ tuyệt vời, cùng với tính thực tiễn đáng tin cậy. Dự kiến ​​tín hiệu báo mức độ nổi này sẽ thu hút nhiều sự chú ý hơn từ các nhà máy thủy điện và cũng sẽ được áp dụng rộng rãi trong giám sát mức tại các nhà máy nhiệt điện, nhà máy nước và các ngành công nghiệp khác.

II. Cơ chế hoạt động và đặc điểm

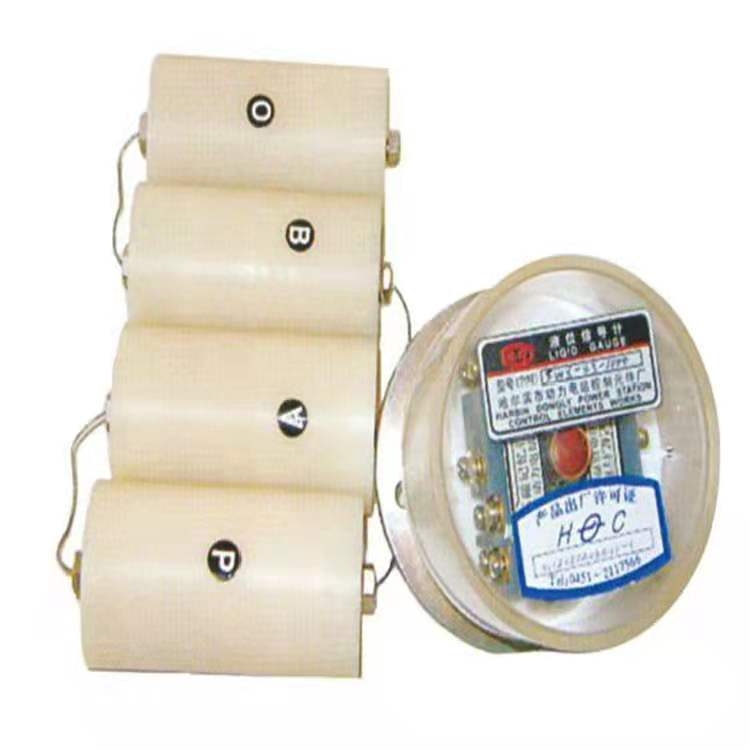

Thiết bị báo mức độ nổi loại FWX thường bao gồm 2-4 khối nổi và một số công tắc giới hạn không tiếp xúc có chức năng nhớ từ (Hình 1). Một chuỗi các khối nổi, hoạt động như các thành phần cảm biến, được treo thẳng đứng trong bồn chứa chất lỏng và được kết nối với một đầu từ trong bộ phận tín hiệu phía trên thông qua một dây cáp thép mềm. Khi mực chất lỏng thay đổi, mức độ ngập của các khối nổi cũng thay đổi, và độ nổi cũng thay đổi theo. Điều này gây ra sự dịch chuyển tương đối của tiếp điểm từ trong bộ phận tín hiệu phía trên. Tiếp điểm từ này tác động lên công tắc bộ nhớ từ thông qua khớp nối từ, khiến các tiếp điểm của nó kích hoạt và tạo ra tín hiệu mực chất lỏng tương ứng. Điều này, kết hợp với hệ thống điều khiển tự động, đạt được mục đích giám sát mực chất lỏng.

Như thể hiện trong Hình 1, bộ phận hoạt động ở mực chất lỏng chỉ bao gồm một chuỗi các khối nổi được kết nối linh hoạt. Nó không phải là một vật thể nổi; nó luôn di chuyển lên xuống như một khối thống nhất khi mực chất lỏng thay đổi. Do đó, nó có thể hoạt động bình thường ngay cả khi được sử dụng trong môi trường chất lỏng chứa nhiều bùn, cát và tạp chất. Hình 1 cũng cho thấy bộ phận tín hiệu phía trên của nó chỉ cần được lắp đặt phía trên mực chất lỏng được giám sát cao nhất, cho phép lựa chọn vị trí thuận tiện nhất để vận hành và bảo trì dựa trên điều kiện của địa điểm.

Hơn nữa, công tắc giới hạn không tiếp xúc được sử dụng là một sản phẩm hoàn toàn kín, chống nước và chống cháy nổ, giúp chỉ báo mức độ nổi này phù hợp với các môi trường làm việc cực kỳ khắc nghiệt. Bằng cách bịt kín tiếp điểm từ trên bộ phận truyền tín hiệu, chỉ báo mức độ nổi được tạo ra để sử dụng trong các bình chứa áp suất.

Nhìn chung, việc lắp đặt và điều chỉnh tín hiệu mức độ nổi loại FWX tương đối đơn giản, nhưng có một số khác biệt về công nghệ ứng dụng khi sử dụng trong các tình huống giám sát khác nhau, sẽ được giải thích trong sơ đồ sau.
