Van khí điện từ dcf23 l

Tổng quan

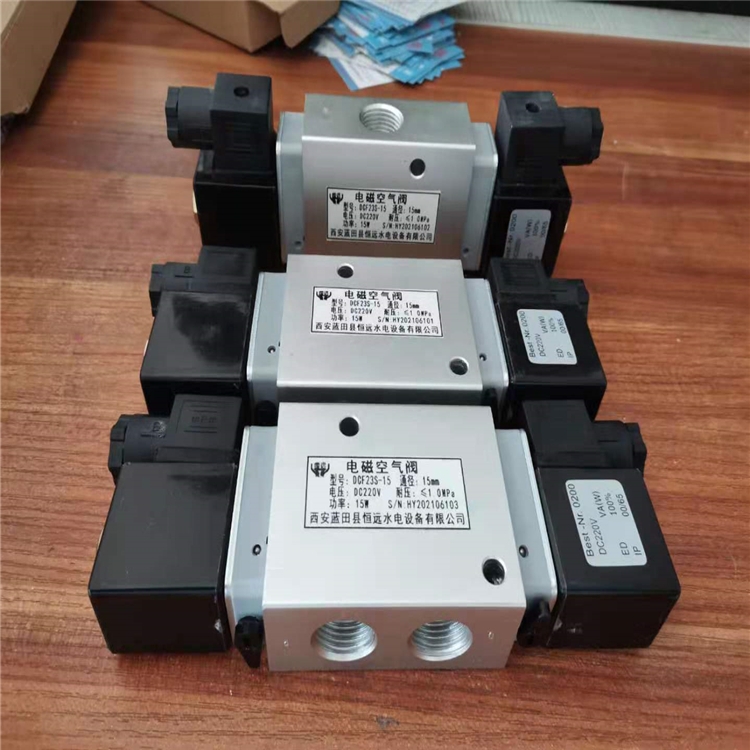

Van khí điện từ DCF23 là van định hướng điện từ ba chiều, một cuộn dây, hai vị trí. DCF23S là van điện từ hai trục, trong khi DCF23D là van điện từ một trục. Van điều khiển dòng chảy của chất lỏng bằng cách mở (đóng) lỗ dẫn hướng ở đầu van thông qua quá trình cấp điện (giải phóng điện) của nam châm điện. Van chủ yếu được sử dụng trong các ngành công nghiệp điện, máy móc, luyện kim, hóa chất và công nghiệp nhẹ, vận hành trong các đường ống dẫn chất lỏng như nước, khí và dầu, để điều khiển tự động từ xa.

II. Tính năng

■ Kích thước nhỏ, trọng lượng nhẹ và hoạt động đáng tin cậy.

■ Cuộn dây điện từ được thiết kế để hoạt động liên tục và yêu cầu công suất truyền động thấp.

■ Được trang bị cơ cấu vận hành thủ công.

III. Nguyên lý hoạt động

Van khí điện từ DCF23 chủ yếu bao gồm một nam châm điện, thân van, lõi van và ống lót van.

Khi nam châm điện được cấp điện, lõi sắt chuyển động và tĩnh sẽ hút nhau, mở lỗ dẫn hướng. Dưới áp suất chênh lệch giữa hai đầu trên và dưới, lõi van di chuyển xuống dưới, nối khoang P với khoang A và ngắt khoang R khỏi khoang A. Đồng thời, các ổ bi được khớp vào rãnh vòng cung ở đầu bên phải của lõi van để duy trì trạng thái này. Để vận hành thủ công, núm 1 có thể được xoay từ vị trí 0 đến vị trí 1.

Khi nam châm điện bị ngắt điện, lò xo sẽ ​​đẩy lõi van lên trên, nối khoang R với khoang A và ngắt khoang P khỏi khoang A. Đồng thời, ổ bi được khớp vào rãnh vòng cung ở đầu bên phải của lõi van để duy trì trạng thái này. Để vận hành thủ công, núm 2 có thể được xoay từ vị trí 0 đến vị trí 1.

IV. Thông số kỹ thuật

■ Đường kính danh nghĩa: 10mm, 15mm

■ Áp suất làm việc: 0,15-1,0MPa

■ Môi trường làm việc: khí nén, nước sạch, dầu

■ Nhiệt độ môi trường: 0-50℃

■ Điện áp hoạt động: DC220V, DC110V, DC48V, AC220V, AC/DC24V

■ Công suất tiêu thụ: 15W

■ Điều kiện làm việc: Làm việc lâu dài

V. Lắp đặt và sử dụng:

■ Van khí điện từ nên được lắp đặt nằm ngang.

■ Khi kết nối đường ống, cần vệ sinh kỹ lưỡng đường ống.

■ Thân van có ba khoang với ren G1/2 và được trang bị đầu nối nén. Đường kính danh nghĩa là Ø10mm, đường kính ngoài của ống là Ø12mm. Đường kính danh nghĩa là Ø15mm, đường kính ngoài của ống là Ø18mm. Phụ kiện là ống đồng có đường kính ngoài là Ø12mm.
