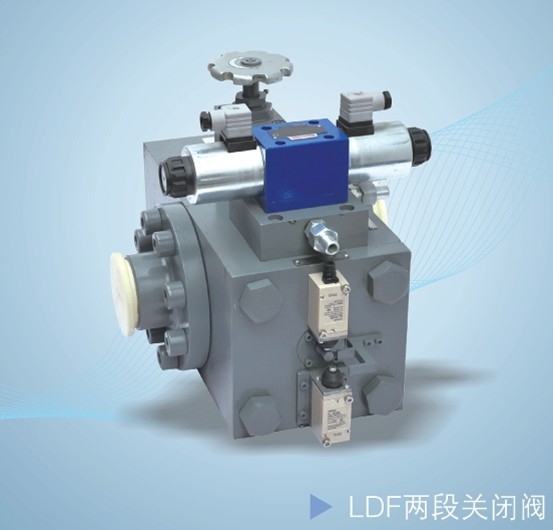

Van ngắt hai cấp Lantian Hengyuan LDF

Van ngắt hai cấp LDF Lantian Hengyuan
I. Tổng quan

Van ngắt hai cấp loại LDF là van ngắt hai cấp. Cấp độ đầu tiên là ngắt nhanh, cấp độ thứ hai là ngắt chậm. Van được lắp đặt trong mạch dầu giữa van phân phối chính của bộ điều tốc và van servo cánh dẫn hướng tuabin. Bằng cách kiểm soát tốc độ đóng của van servo, van này ngăn ngừa sự cố búa nước và đảm bảo hoạt động an toàn và đáng tin cậy của tổ máy phát thủy điện.

Sản phẩm này cải tiến so với các sản phẩm truyền thống bằng cách cải tiến thiết bị làm kín và điều tiết ngắt cấp độ hai, mang lại khả năng làm kín tốt hơn và dễ dàng điều chỉnh chế độ ngắt chậm.

II. Thông số kỹ thuật

■ Áp suất định mức: 2.5MPa 4.0MPa 6.4MPa

■ Điện áp nguồn: 220VDC 110VDC 220VAC

■ Phương pháp kết nối: Kết nối bích; Tiêu chuẩn bích: GB9119-2000

■ Nhiệt độ môi trường: 5 ~ 45℃

III. Nguyên lý hoạt động

Van chặn phân đoạn LDF bao gồm thân van, piston và thiết bị tiết lưu. Khi cần tắt thiết bị, van phân phối chính của bộ điều tốc sẽ vận hành servo cánh dẫn hướng để vào trạng thái tắt. Cánh dẫn hướng đóng đến một độ mở nhất định (điểm uốn trên bộ điều khiển chính), và van định hướng điện từ trên van chặn hai cấp LDF được cấp điện. Lúc này, khoang trên của piston 2 trong van chặn hai cấp được kết nối với dầu áp suất, và khoang dưới được kết nối với dầu hồi. Dưới tác động của chênh lệch áp suất, piston di chuyển nhanh xuống dưới để đạt được giai đoạn đóng đầu tiên. Mạch dầu chính của van ngắt hai giai đoạn bị ngắt, và dầu hồi trong buồng mở của servo cánh dẫn hướng chỉ có thể chảy về thùng dầu hồi của thiết bị thông qua thiết bị tiết lưu. Do lỗ thoát lưu lượng của van tiết lưu nhỏ, áp suất ngược được hình thành trong buồng mở của servo. Chênh lệch áp suất giữa buồng đóng và buồng mở của servo giảm xuống, và tốc độ đóng của cơ cấu dẫn hướng nước chậm lại. Thiết bị bước vào giai đoạn đóng thứ hai, tức là đóng chậm. Thời gian đóng chậm được xác định bằng cách điều chỉnh độ mở của thiết bị tiết lưu dựa trên kết quả tính toán của bộ điều tốc.
