Bộ giám sát tốc bộ zkz-4

I. Tổng quan về relay giám sát tốc độ

Thiết bị giám sát tốc độ PLC ZKZ-4 được kết nối với cảm biến xung tốc độ và tín hiệu biến áp điện áp để theo dõi tốc độ của bộ tạo thủy điện trong thời gian thực và xuất tín hiệu giá trị chuyển mạch và tín hiệu tương ứng với tốc độ của thiết bị tại mỗi điểm tốc độ của thiết bị. Và dịch vụ hệ thống giám sát nhà máy điện.

2. Thông số kỹ thuật

Số kênh tín hiệu đo: Tín hiệu xung một kênh và áp suất dư một kênh.

     Độ chính xác của phép đo: Phi tuyến tính <1%, vùng chết tốc độ <0,02%

     Nội dung hiển thị: Tần số máy phát và phần trăm tốc độ, mỗi giá trị cài đặt đầu ra kênh.

Chế độ hiển thị: Chế độ hiển thị: đèn LED kỹ thuật số

     Chuyển đổi tín hiệu đầu ra:

Tín hiệu giá trị tốc độ: 10 kênh, mỗi điểm có thể được đặt bởi người dùng trong phạm vi đã đặt.

Tín hiệu giám sát leo: 1 chiều, tiếp điểm được đóng khi tốc độ 0,05% 1% Ne

Tín hiệu cảnh báo lỗi thiết bị: Lỗi đầu vào và đầu ra PLC hoặc mất nguồn thiết bị

Đầu ra tương tự: 4 20mA tương ứng với tốc độ đơn vị 0% -200% Ne

Công suất tiếp xúc đầu ra: 5A / 250VAC, 2A / 30VDC

Phương thức giao tiếp: RS485 (giao thức MODBUS RTU)

     Môi trường làm việc: Nhiệt độ 0 50oC Độ ẩm ＜ 85%

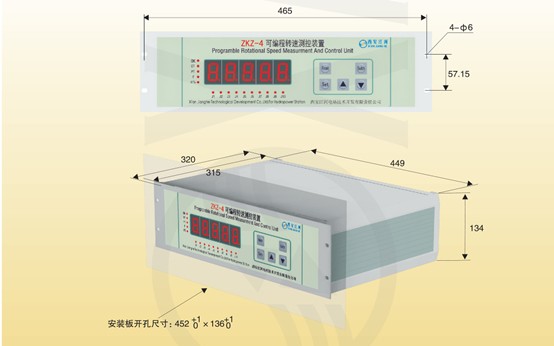

Kích thước: 484 × 320 × 134mm (L × D × H)

Cân nặng: 7kg

Kích thước lỗ: 452 + 10 × 136 + 10 mm

     Chế độ làm việc: liên tục

     Nguồn điện: DC220V hoặc AC220V, DC110V tùy chọn (xác định khi đặt hàng)

Công suất tiêu thụ: 50W
