Cảm biến độ rung đảo dp-vh-06-0400

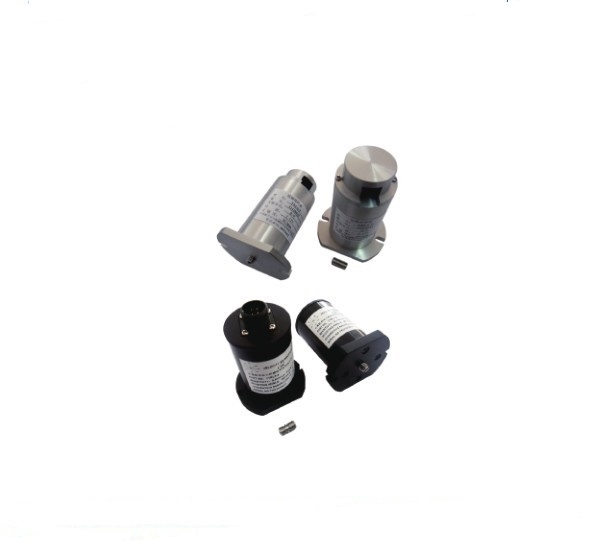

Cảm biến độ rung đảo DP-VH-06-0400

Cảm biến rung tần số thấp DP-VH-06-0400 được tích hợp bộ tích hợp, cho phép xuất tín hiệu điện áp dịch chuyển. Bộ tích hợp này tích hợp tín hiệu vận tốc rung động vào tín hiệu dịch chuyển. Thiết bị này chủ yếu được sử dụng để đo độ rung động trong các máy phát thủy điện, máy móc quay tốc độ thấp, các tòa nhà kỹ thuật và cầu. Cảm biến này đo độ rung động so với không gian trống. Tín hiệu điện áp đầu ra của nó tỷ lệ thuận với biên độ rung động.
(Cảm biến rung động ngang trục X/Nắp trên DP-VH-06-0400)

Cảm biến rung động ngang trục X/nắp trên DP-VH-06-0400

Cảm biến rung động tần số thấp DP-VH-06-0400 dùng cho nắp trên/rung động ngang trục X
có bộ tích hợp và xuất ra tín hiệu điện áp dịch chuyển. Cảm biến này tích hợp tín hiệu vận tốc rung động vào tín hiệu dịch chuyển. Nó chủ yếu được sử dụng để đo độ rung động trong máy phát điện tua bin thủy lực, máy móc quay tốc độ thấp, tòa nhà kỹ thuật và cầu. Cảm biến này đo độ rung động so với không gian trống. Tín hiệu điện áp đầu ra của nó tỷ lệ thuận với biên độ rung động. Thông số kỹ thuật chính:

1. Dải tần số đáp ứng: 0,5Hz đến 200Hz (-3dB);

2. Độ nhạy: 8mV/μm±5%, 5mV/μm±5%, 4mV/μm±5% (hoặc có thể điều chỉnh theo yêu cầu của người dùng);

3. Dải đo: ±1mm (±2mm, ±3mm, v.v.);

4. Độ tuyến tính: <2%;
5. Điện áp đầu ra: 8V (đỉnh đơn);
6. Phạm vi nhiệt độ hoạt động: -30°C đến 80°C;
7. Hướng hoạt động: H (ngang); V (dọc);
8. Nguồn điện hoạt động: ±12VDC
9. Phương pháp lắp đặt: Cố định bằng hai vít M5 trên vòng tròn Φ56.
10. Kích thước và sơ đồ đấu dây:
Cảm biến rung DP-VH, cảm biến rung tần số thấp

DP-VH-5□-□-□□

A □Lựa chọn góc lắp đặt/tần số hoạt động thấp
V: 0°±2.5° (lắp đặt thẳng đứng)
H: 90°±2.5° (lắp đặt nằm ngang)
B □Lựa chọn độ nhạy
B: Độ nhạy: 8mv/um F: Độ nhạy: 5mv/um (theo yêu cầu của người dùng)
C □Lựa chọn phạm vi
