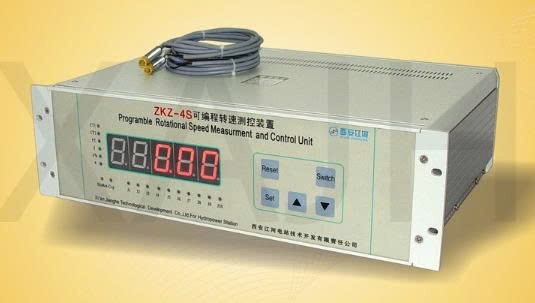

Thiết bị giám sát tốc độ zkz-4

Thiết bị giám sát tốc độ ZKZ-4

Tổng quan
Thiết bị giám sát tốc độ PLC ZKZ-4 được kết nối với cảm biến xung tốc độ bên ngoài và tín hiệu biến áp để giám sát tốc độ của tổ máy phát thủy điện theo thời gian thực. Thiết bị cũng xuất ra tín hiệu chuyển mạch và tín hiệu analog tương ứng với tốc độ của tổ máy tại mỗi điểm tốc độ, phục vụ cho hệ thống khởi động, dừng tự động và giám sát nhà máy điện.
2. Thông số kỹ thuật
Đường tín hiệu đo lường: một cho tín hiệu xung bánh răng và một cho áp suất dư.
Độ chính xác đo lường: phi tuyến tính <1%, vùng chết tốc độ <0,02%
Nội dung hiển thị: Tần số máy phát và phần trăm tốc độ, mỗi giá trị cài đặt đầu ra.
Chế độ hiển thị: Chế độ hiển thị: Đèn LED kỹ thuật số
Tín hiệu đầu ra chuyển mạch:
Tín hiệu giá trị tốc độ: 10 kênh, mỗi điểm có thể được người dùng điều chỉnh trong phạm vi chỉ định.
Tín hiệu giám sát độ biến dạng: 1 kênh, tiếp điểm đóng khi tốc độ từ 0,05% đến 1%Ne
Tín hiệu cảnh báo lỗi thiết bị: Lỗi điểm đầu vào và đầu ra PLC hoặc lỗi nguồn thiết bị
Ngõ ra analog: 4~20mA tương ứng với tốc độ thiết bị 0%-200%Ne
Dung lượng tiếp điểm đầu ra: 5A/250VAC, 2A/30VDC
Phương thức giao tiếp: RS485 (giao thức MODBUS RTU)
Môi trường làm việc: Nhiệt độ 0～50℃ Độ ẩm ＜85%
Kích thước: Khay 484×320×134mm (dài×sâu×cao)
Trọng lượng: 7kg
Kích thước khoét lỗ: 452 + 10 × 136 + 10 mm
Chế độ làm việc: Liên tục
Nguồn điện: DC220V hoặc AC220V, DC110V tùy chọn (xác định khi đặt hàng)
Công suất tiêu thụ: 50W

3. Mô tả bảng điều khiển
