Bộ nạp ắcquy HD11040-3, HD11020-3, HD11010-3A, HD11010-5, HD22010-3,HD22020-3,HD22005-3,HD22005-3A,HD22010

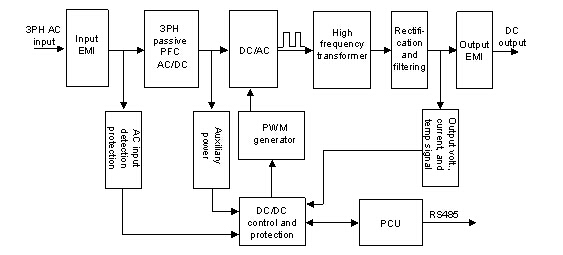

Các bộ chỉnh lưu Emerson bao gồm hai phần: mạch chuyển đổi PFC và DC / DC thụ động 3phase. Bên cạnh đó là nguồn cung cấp năng lượng phụ trợ và mạch bảo vệ phát hiện I / O. Nguyên lý hoạt động của bộ chỉnh lưu được thể hiện trong Hình HD22020-3

1) Mạch PFC thụ động 3 pha ở đầu trước bao gồm EMI đầu vào và PFC thụ động, được sử dụng để chỉnh lưu và lọc đầu vào AC, và để hiệu chỉnh dòng điện đầu vào, để đảm bảo hệ số công suất của đầu vào mạch lớn hơn 0,94, đáp ứng các tiêu chuẩn EMI và EMC liên quan trong GB / T 17794.2.2-2003, cũng như tiêu chuẩn điều hòa 3 pha trong DL / T781-2001.
2) Mạch chuyển đổi DC / DC ở đầu sau sử dụng bộ tạo PWM để điều khiển điện áp DC đầu ra PFC và điện áp DC đầu ra thông qua biến đổi, chỉnh lưu và lọc tần số cao. Nó được sử dụng để chuyển đổi điện áp được chỉnh lưu từ đầu trước thành đầu ra điện áp DC ổn định theo yêu cầu của hệ thống điện.
3) Nguồn cung cấp phụ được đặt giữa PFC thụ động đầu vào và bộ chuyển đổi DC / DC. Nó sử dụng đầu ra DC từ PFC thụ động 3 pha và cấp nguồn cho các mạch điều khiển.
4) Mạch phát hiện đầu vào có thể phát hiện sự cố quá / dưới điện áp và pha, trong khi mạch phát hiện DC / DC có thể phát hiện điện áp / dòng điện đầu ra và nhiệt độ tản nhiệt. Tất cả các tín hiệu này được sử dụng để kiểm soát và bảo vệ chuyển đổi DC / DC.

Các chức năng chính của HD22020-3 (HD11040-3, Emerson)
1. Bảo vệ
1) Bảo vệ đầu vào quá / dưới điện áp
Các bộ chỉnh lưu có khả năng bảo vệ quá / dưới điện áp. Khi điện áp đầu vào nhỏ hơn điện áp đặt dưới hoặc lớn hơn điện áp quá mức, bộ chỉnh lưu sẽ được tắt để bảo vệ. Sẽ không có đầu ra DC và chỉ báo bảo vệ (màu vàng) sẽ bật. Bộ chỉnh lưu sẽ trở lại hoạt động bình thường khi điện áp trở lại bình thường.
2) Đầu ra bảo vệ quá áp & báo động dưới điện áp
Các bộ chỉnh lưu có khả năng bảo vệ quá áp và báo động dưới điện áp. Khi điện áp đầu ra cao hơn điện áp đặt trước, bộ chỉnh lưu sẽ tắt, không có đầu ra và đèn báo (màu đỏ) sẽ bật. Bộ chỉnh lưu không thể tự động thiết lập lại. Bạn cần tắt và bật lại để thiết lập lại.
Khi điện áp đầu ra thấp hơn điện áp đặt trước, cảnh báo sẽ được nâng lên, nhưng bộ chỉnh lưu sẽ giữ đầu ra của nó, và chỉ báo bảo vệ (màu vàng) sẽ bật. Báo động này sẽ bị xóa sau khi điện áp khôi phục lại bình thường.
3) Ngắn mạch đầu ra
Các bộ chỉnh lưu có khả năng giới hạn đầu ra khi đoản mạch, trong thời gian đó, dòng điện đầu ra sẽ bị giới hạn ở mức 40% dòng điện đầu ra định mức. Đầu ra sẽ khôi phục lại bình thường sau khi loại bỏ ngắn.
4) Bảo vệ lỗi pha
Các bộ chỉnh lưu có khả năng bảo vệ thất bại pha. Khi hỏng pha đầu vào, bộ chỉnh lưu sẽ giảm và giảm một nửa công suất. Dòng điện đầu ra là 5A ở điện áp đầu ra 260V.
5) Bảo vệ quá nhiệt
Việc bảo vệ quá nhiệt sẽ được kích hoạt khi nhiệt độ cao hơn điểm đặt, do nhiệt độ môi trường quá cao hoặc do cửa nạp khí chỉnh lưu bị chặn. Chỉ báo bảo vệ (màu vàng) trên bảng mặt trước của bộ chỉnh lưu sẽ bật và sẽ không có đầu ra. Bảo vệ này có thể được thiết lập lại tự động khi bất thường được xóa và chỉnh lưu nhiệt độ bên trong khôi phục lại bình thường.
6) Bảo vệ quá dòng phía trước
Sự bảo vệ này sẽ được kích hoạt khi quá dòng tại phần chỉnh lưu của bộ chỉnh lưu. Nó không thể được thiết lập lại tự động. Để thiết lập lại, bạn cần tắt và bật.
2. Các chức năng khác
1) Điều khiển tốc độ quạt
Có 3 loại tốc độ quạt: dừng, nửa tốc độ và tốc độ đầy đủ, được xác định bằng cách xem xét cả nhiệt độ và dòng điện đầu ra.
2) Hiển thị lỗi
Khi lỗi chỉnh lưu, thông tin cảnh báo sẽ nhấp nháy theo thời gian thực trên đèn LED dưới dạng mã lỗi. Bạn có thể chuyển nội dung hiển thị thành điện áp bằng cách nhấn nút A / V (nút chuyển đổi hiển thị hiện tại / điện áp).
3) Chức năng giao tiếp
Bộ chỉnh lưu có thể giao tiếp với máy chủ thông qua cổng RS485. Nó có thể báo cáo cho máy chủ về điện áp đầu ra, dòng điện, thông tin bảo vệ và cảnh báo, cũng như nhận và thực hiện các lệnh điều khiển từ máy chủ.

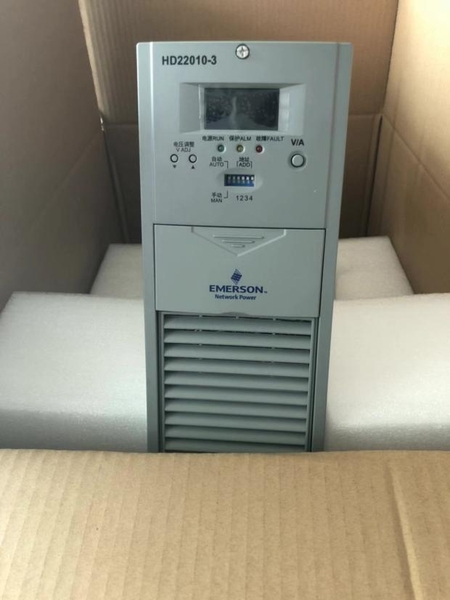

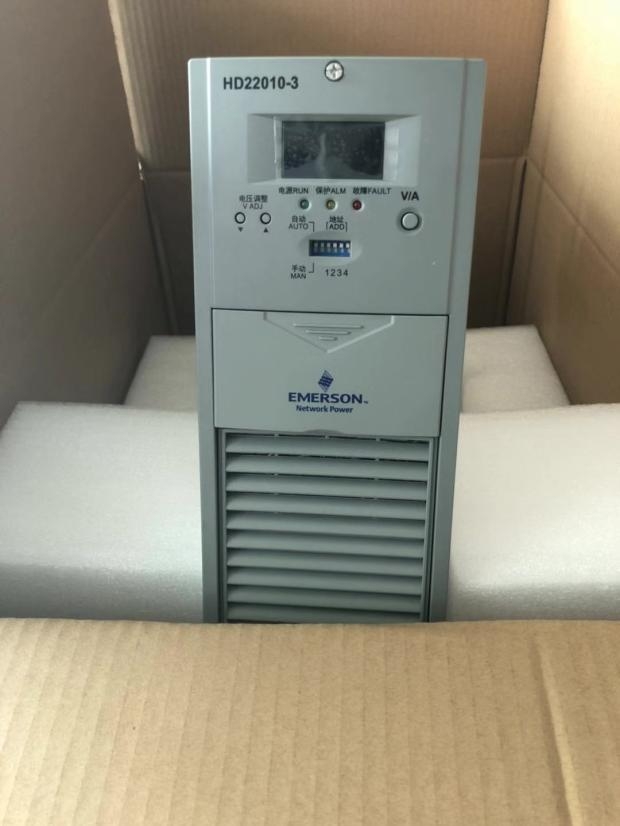

Mặt trước của Module chỉnh lưu HD22020-3 (HD11040-3)
1. Đèn LED
Nó hiển thị điện áp chỉnh lưu, thông tin hiện tại hoặc báo động. Bạn có thể chuyển đổi màn hình giữa điện áp đầu ra và dòng điện bằng cách nhấn nút chuyển đổi hiển thị (hoặc A / V, như trong hình). Nó có thể hiển thị 3 chữ số và độ chính xác hiển thị điện áp là ± 0,3V. Đối với độ chính xác hiển thị của dòng điện, HD22010-3 là ± 0,2A, HD22020-3 và HD11020-3 là ± 0,4A và HD11040-3 là 0,8A.
Khi lỗi chỉnh lưu, mã lỗi sẽ nhấp nháy trên đèn LED.
2. Chỉ số
Có ba chỉ số trên bảng điều khiển phía trước, cụ thể là RUN (xanh), ALM (vàng) và Fault (đỏ). Sự tồn tại của chúng cho thấy hoạt động bình thường, bảo vệ và lỗi tương ứng.
3. A / V
Nút A / V được sử dụng để chuyển đổi nội dung hiển thị của đèn LED. Khi màn hình hiện tại là điện áp đầu ra, nhấn nút này một lần để chuyển nó thành dòng điện đầu ra và nhấn lại để chuyển trở lại điện áp.
4. V ADJ (điều chỉnh điện áp)
Hai nút này được sử dụng để điều chỉnh điện áp đầu ra của bộ chỉnh lưu ở trạng thái thủ công. Chúng chỉ có hiệu lực khi bộ chỉnh lưu ở trạng thái thủ công (có thể định cấu hình thông qua bit đầu tiên của công tắc DIP trên bảng mặt trước của bộ chỉnh lưu).
5. Công tắc nhúng
Công tắc DIP được sử dụng để đặt chế độ điều khiển và địa chỉ liên lạc Bộ chỉnh lưu.
6. Tấm bìa của tay cầm
Tay cầm chỉnh lưu nằm dưới tấm bìa. Bạn cần kéo nắp xuống để hiển thị tay cầm.
7. Vỏ quạt và lưới chống bụi
Vỏ quạt có thể tránh hút vật liệu ngoài hành tinh vào bộ chỉnh lưu và bảo vệ bộ chỉnh lưu. Lưới bụi được sử dụng để lọc bụi nhằm kéo dài tuổi thọ của bộ chỉnh lưu.
