Giám sát tốc độ dự phòng plc kép zkz-5

Giám sát tốc độ dự phòng PLC kép ZKZ-5

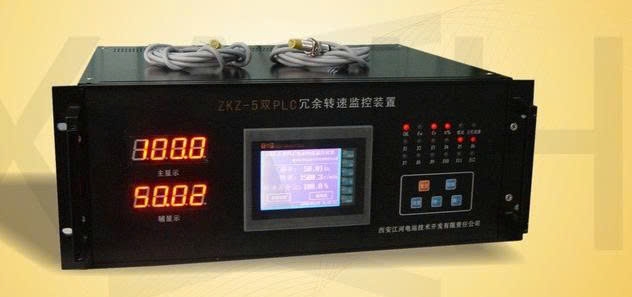

Thiết bị giám sát tốc độ dự phòng ZKZ-5 với PLC kép được kết nối với cảm biến xung tốc độ bên ngoài và tín hiệu áp suất dư để giám sát tốc độ của tổ máy phát thủy điện theo thời gian thực, đồng thời xuất ra các tín hiệu chuyển mạch và tín hiệu analog tương ứng với tốc độ của tổ máy tại mỗi điểm tốc độ, phục vụ cho hệ thống giám sát nhà máy điện và khởi động, dừng tự động.

Thông số kỹ thuật

Đường dẫn tín hiệu đo lường: Hai tín hiệu xung bánh răng và một tín hiệu điện áp dư.

Dải tần số đo: 0,05～100Hz

Độ chính xác đo lường: phi tuyến tính <1%, vùng chết tốc độ <0﹒02%

Nội dung hiển thị: tần số máy phát, tốc độ đơn vị, phần trăm tốc độ, từng giá trị cài đặt đầu ra, bộ nhớ tốc độ (tần số) tối đa.

Chế độ hiển thị: Màn hình cảm ứng LCD 4 inch, đèn LED kỹ thuật số

Tín hiệu đầu ra công tắc: Tín hiệu giá trị tốc độ: 12 kênh, mỗi điểm có thể được điều chỉnh bởi người dùng trong phạm vi quy định.

Tín hiệu giám sát độ biến dạng: 1 kênh, tiếp điểm đóng khi tốc độ từ 0,05% đến 1%Ne

Tín hiệu cảnh báo lỗi thiết bị: 2 kênh, 1 kênh là khi tiếp điểm bất thường của PLC điều khiển chính đóng, kênh còn lại là khi tiếp điểm bất thường của thiết bị đóng.

Ngõ ra analog: 4~20mA (tương ứng với tốc độ đơn vị 0%Ne~200%Ne)

Dung lượng tiếp điểm đầu ra: 1A/250VAC, 1A/30VDC

Phương thức giao tiếp: RS485 (giao thức MODBUS RTU)

Môi trường làm việc: Nhiệt độ 0～50℃ Độ ẩm ＜85%

Kích thước: Khay 484 × 500 × 180 mm (dài × sâu) × chiều cao)

Chế độ hoạt động: Liên tục

Nguồn điện: DC220V hoặc AC220V/50Hz, DC110V tùy chọn (xác định khi đặt hàng)

Công suất tiêu thụ: 250W
