Thiết bị giám sát tốc độ zkz-4s

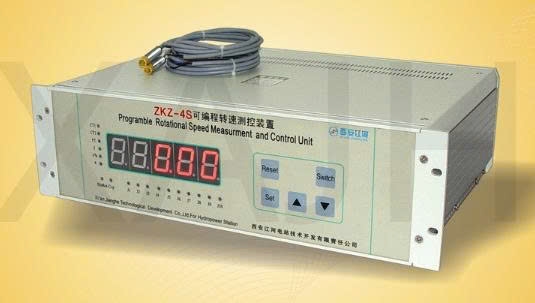

Thiết bị giám sát tốc độ ZKZ-4S

Thiết bị giám sát tốc độ PLC ZKZ-4S có thể được kết nối với hai cảm biến xung tốc độ và một tín hiệu áp suất dư, đồng thời giám sát ba nguồn tín hiệu. Thiết bị chủ yếu tính toán và hiển thị tần số, tốc độ và tỷ lệ phần trăm tốc độ của tổ máy phát thủy điện dựa trên nguyên lý 2 trong 3, đồng thời xuất ra các tín hiệu chuyển mạch và tín hiệu tương tự tương ứng với tốc độ của tổ máy tại mỗi điểm tốc độ của tổ máy, phục vụ cho hệ thống giám sát nhà máy điện và khởi động, dừng tự động.

Đường dẫn tín hiệu đo lường: Hai tín hiệu xung bánh răng và một tín hiệu điện áp dư.

Dải tần số đo điện áp dư: 0,3～100Hz

Độ chính xác đo lường: phi tuyến tính <1%, vùng chết tốc độ <0,02%

Nội dung hiển thị: tần số máy phát, tốc độ tổ máy, tỷ lệ phần trăm tốc độ và từng giá trị cài đặt đầu ra.

Chế độ hiển thị: Chế độ hiển thị: Đèn LED kỹ thuật số

Tín hiệu đầu ra chuyển mạch:

Tín hiệu giá trị tốc độ: 10 kênh, mỗi điểm có thể được người dùng điều chỉnh trong phạm vi chỉ định.

Tín hiệu giám sát độ biến dạng: 1 kênh, tiếp điểm đóng khi tốc độ từ 0,05% đến 1%Ne

Tín hiệu cảnh báo lỗi đường ngắn cảm biến: Giá trị tính toán của một tín hiệu nhất định khác biệt đáng kể so với giá trị thời gian thực hiện tại để điều khiển hiển thị.

Sau khi có độ lệch lớn, tiếp điểm đóng lại và báo cáo sự bất thường của cảm biến, có thể được phát hiện từ giao tiếp.

Giá trị được truyền đi hoặc đèn báo cục bộ xác nhận kênh của nó.

Tiếp xúc bất thường của một thiết bị: Lỗi điểm vào/ra PLC hoặc lỗi nguồn thiết bị

Ngõ ra analog: 4~20mA

Công suất tiếp điểm đầu ra: 5A/250VAC, 2A/30VDC

Phương thức giao tiếp: RS485 (giao thức MODBUS RTU)

Môi trường làm việc: Nhiệt độ 0～50℃ Độ ẩm ＜85%

Kích thước: Khay 484×320×134mm (dài×sâu×cao)

Trọng lượng: 7kg

Kích thước khoét lỗ: 452 + 10 × 136 + 10 mm

Chế độ làm việc: Liên tục

Nguồn điện: DC220V hoặc AC220V, DC110V tùy chọn (xác định khi đặt hàng)

Công suất tiêu thụ: 50W
