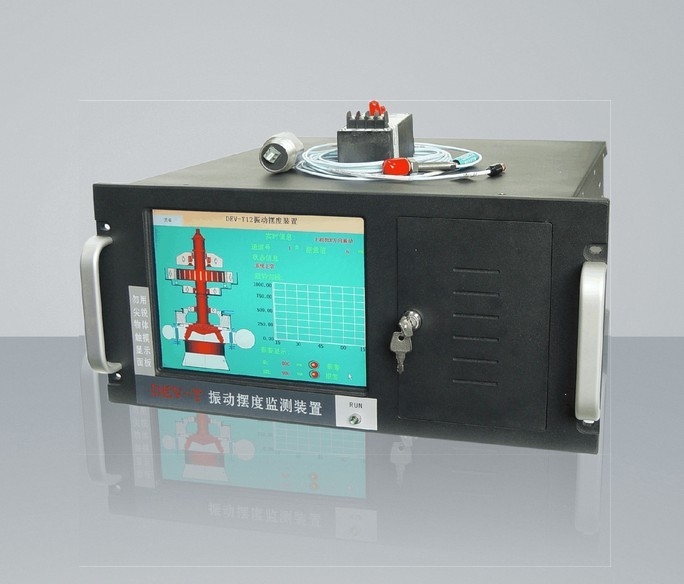

Bộ giám sát độ đảo đa kênh dev-12t

Bộ giám sát độ đảo  đa kênh DEV-12T

Thiết bị giám sát dao động rung đa kênh DEV-12T được sử dụng để giám sát các thông số dao động rung thường gặp trong các quy trình công nghiệp. Thiết bị DEV-T chủ yếu giám sát tình trạng rung động và lắc lư của các tổ máy phát điện trong ngành điện theo thời gian thực. Thiết bị thu thập tập trung các phép đo rung động và lắc lư cần thiết, và mỗi kênh có thể được định nghĩa linh hoạt (phân biệt theo tên và loại dao động), hiển thị và phát tín hiệu cảnh báo. Thiết bị cũng có thể gửi tín hiệu đo lường đến máy tính chủ hoặc các thiết bị giám sát khác. Thiết bị này được sử dụng rộng rãi trong các hệ thống tự động hóa ngành điện.

Độ rung lắc DEV-12T là một thông số giám sát phổ biến trong các quy trình công nghiệp. Thiết bị giám sát rung lắc DEV-T chủ yếu được sử dụng để giám sát thời gian thực các điều kiện rung và lắc của tổ máy phát điện trong ngành điện. Thiết bị thu thập tập trung các phép đo rung động và độ rung lắc cần thiết, và mỗi kênh có thể được định nghĩa linh hoạt (phân biệt theo tên và loại độ rung lắc), hiển thị và cảnh báo dữ liệu. Thiết bị cũng có thể gửi tín hiệu đo lường đến máy tính chủ hoặc các thiết bị giám sát khác. Thiết bị này được sử dụng rộng rãi trong giám sát hệ thống tự động hóa ngành điện.

II. Tính năng

■ Độ tin cậy cao: Toàn bộ thiết bị sử dụng các sản phẩm điều khiển công nghiệp đáng tin cậy, có công nghệ tiên tiến, khả năng chống nhiễu mạnh mẽ và thích ứng với nhiều môi trường khác nhau;

■ Chức năng toàn diện: Thiết bị này sử dụng hệ điều hành Windows làm nền tảng và có đầy đủ các chức năng hiển thị, bao gồm biểu đồ thanh, đường cong thời gian thực và hiển thị các giá trị đo được. Thiết bị cũng cho phép cài đặt thông số, độ trễ cảnh báo và hiển thị đường cong lịch sử. Ngoài ra, thiết bị còn có đầu ra cảnh báo tự kiểm tra, đầu ra analog để giám sát các điểm, giám sát nguồn điện và chức năng giám sát hoạt động của thiết bị.

■ Giao tiếp là cấu hình tùy chọn: giao diện nối tiếp (hỗ trợ giao thức truyền thông MODBUS RTU);

■ Dễ sử dụng và bảo trì: Các thành phần bên trong của thiết bị có cấu trúc mô-đun, thông tin chẩn đoán được trình bày chi tiết và rõ ràng, giúp sử dụng và bảo trì dễ dàng.

III. Thông số kỹ thuật

Số kênh đầu vào: 8~12 kênh (có thể yêu cầu thêm tùy chọn khác)

■ Tính chất mô-đun:

Mô-đun chính: Phần cứng: Máy tính công nghiệp (màn hình cảm ứng LCD 10,4 inch) Hệ thống phần mềm: WINCE + phần mềm

Mô-đun nguồn: Nguồn cấp hệ thống (có thể cấu hình dự phòng)

Mô-đun xử lý tín hiệu: Mỗi mô-đun giám sát 4 kênh thông số, với bộ vi điều khiển 16-bit làm thành phần cốt lõi.

■ Loại thông số:

Độ rung: Dải đo: 0~1,0mm

Độ chính xác: ±0,01mm; Đáp ứng tần số: 0,5~250Hz; Độ nhạy: 5V/mm

Độ dao động: Giống với thông số rung

Độ dịch chuyển trục: Dải đo: 0~20mm; Độ phân giải: ±0,1mm; Dải tuyến tính: 2~22mm; Sai số phi tuyến tính: ≤5%.

Xung áp suất: Phạm vi đo: 0~2,0 MPa; Sai số phi tuyến tính: ≤1%; Độ phân giải: 1 kPa (cột nước 0,1 m)

Phương thức hiển thị: Màn hình LCD 10,4'', màu, ma trận điểm 640x480

Nội dung hiển thị: Các thông số trạng thái mô-đun: trạng thái cài đặt, trạng thái giao tiếp, trạng thái cảnh báo

■ Các thông số giám sát mô-đun: hiển thị số, hiển thị biểu đồ thanh, hiển thị đường cong

Gọi cảnh sát:

Mức báo động: 2 mức trên mỗi kênh

Loại báo động: Loại báo động

Ngõ ra báo động: Ngõ ra tiếp điểm rơle (SPST)

Dung lượng tiếp điểm: 2A/AC220V

Thời gian trễ báo động: 0,5S～6S

■ Ngõ ra: Loại ngõ ra: 4~20mA (trở kháng tải ≦500Ω)

■ Nguồn cấp cảm biến: Định mức điện áp: +12V/1,2A -12V/1,2A +24V/0,4A Được cấp nguồn bên trong thiết bị.

■ Giao tiếp: RS485 (MODBUS RTU)

■ Điện áp nguồn: AC220V±10% 50Hz hoặc DC220V±10%

■ Công suất tiêu thụ: 275W

IV. Nguyên lý hoạt động

Tín hiệu cảm biến rung và lắc được kết nối với bo mạch xử lý tín hiệu thông minh (EPB) bên trong thiết bị. Mỗi EPB có thể xử lý bốn tín hiệu cảm biến. Sau khi xử lý các tín hiệu dữ liệu thu được tốc độ cao, bo mạch xử lý tín hiệu sẽ gửi chúng đến TPC (máy tính công nghiệp màn hình cảm ứng LCD 10,4 inch) thông qua giao diện truyền thông RS485 (MODBUS RTU). TPC thực hiện chuyển đổi tỷ lệ, hiển thị và ghi lại, đồng thời đánh giá giới hạn các tín hiệu nhận được, và phản hồi kết quả xử lý về bo mạch xử lý tín hiệu. Bo mạch xử lý tín hiệu thực hiện chuyển đổi AD và đưa ra cảnh báo chuyển mạch dựa trên kết quả phản hồi từ TPC. Là thành phần cốt lõi của thiết bị, TPC, ngoài việc thực hiện các hành động trên, còn đưa ra kết quả cuối cùng sau khi lấy mẫu và xử lý bởi thiết bị thông qua giao diện truyền thông RS485 (MODBUS RTU).

Chức năng thiết bị

■ Giám sát và Báo động

Thiết bị này tuần hoàn và giám sát 12 điểm giám sát rung động và lắc lư. Khi độ rung/lắc lư vượt quá giá trị cài đặt cảnh báo, thiết bị sẽ phát ra tín hiệu cảnh báo.

Tất cả dữ liệu kênh giám sát có thể được hiển thị trên màn hình LCD theo nhiều cách khác nhau, chẳng hạn như đường cong xu hướng thời gian thực, đường cong lịch sử và biểu đồ thanh, và báo cáo lịch sử, mang lại giao diện rõ ràng và trực quan. Hiển thị.

■Chức năng cài đặt thông số

Thiết bị này cho phép cài đặt giá trị cảnh báo cho từng tín hiệu giám sát rung/lắc. Các cài đặt bao gồm: rung/lắc, giá trị cài đặt cao/cao-cao, tên kênh, đầu ra cảnh báo và giá trị cài đặt độ trễ. Thiết bị cũng cung cấp đầu ra tín hiệu tiếp điểm cảnh báo tương ứng với các giá trị cảnh báo.

■ Chức năng Giao tiếp

Thiết bị này đáp ứng các yêu cầu giám sát và giao tiếp, đồng thời có thể được trang bị các chức năng giao tiếp tùy chọn. Giao tiếp sử dụng giao diện RS485 và giao thức MODBUS; hoặc các chức năng giao tiếp có thể được lập trình theo giao thức (ví dụ: sử dụng giao diện giao thức truyền thông IoT).
